إن السبائك الفولاذية المضغوطة على الساخن عبارة عن وصلة لحام تناكبي غير ملحومة تم تصنيعها وفقًا لمعيار ASTM A234 / ASME SA234، مع نهايات اللحام التناكبي ومتطلبات الأبعاد المطبقة بناءً على ASME B16.9 ومواصفات المشروع.
المنتج نظرة عامة
إن السبائك الفولاذية المضغوطة على الساخن عبارة عن وصلة لحام تناكبي غير ملحومة تم تصنيعها وفقًا لمعيار ASTM A234 / ASME SA234، مع نهايات اللحام التناكبي ومتطلبات الأبعاد المطبقة بناءً على ASME B16.9 ومواصفات المشروع. تقوم شركة Hongcheng بتصنيع وتوريد تيهات من سبائك الصلب المضغوطة على الساخن بتكوينات متساوية ومخفضة لتوليد الطاقة، وأنابيب عمليات التكرير، ومصانع البتروكيماويات وغيرها من التطبيقات التي تتطلب درجات حرارة عالية. تتوفر الأحجام المخصصة وسمك الجدار وتكوينات الفروع وفقًا لمتطلبات المشروع.
تشكل عملية الضغط الساخن جسم نقطة الإنطلاق من قطعة واحدة من الأنابيب غير الملحومة أو مخزون طرق مناسب، مما يؤدي إلى إزالة التماس الملحوم عند الوصلة الفرعية. وهذا يوفر هندسة فرعية يمكن التحكم فيها، وانتقال سلس لسمك الجدار وسلامة هيكلية موثوقة لخدمة الضغط العالي ودرجة الحرارة العالية. توفر شركة Hongcheng تي شيرتات من سبائك الصلب المضغوطة على الساخن في حالة طبيعية ومخففة، مع إمكانية تتبع المواد بالكامل، ووثائق الفحص والدعم الفني الخاص بالمشروع.
المادة و الحرارة المعالجة
يتم تصنيع المحملات المصنوعة من سبائك الصلب المضغوطة على الساخن من درجات فولاذ سبائك الكروم والموليبدينوم بما في ذلك ASTM A234 WP5، WP11، WP22، WP91 وWP92، والتي تم اختيارها وفقًا لظروف تشغيل المشروع ومتطلبات التصميم. تنتمي هذه الدرجات إلى نفس أنظمة السبائك المستخدمة في الأنابيب غير الملحومة ASTM A335 ومطروقات ASTM A182 من الدرجات المقابلة، حيث يخضع كل شكل منتج لمواصفات المواد ASTM / ASME الخاصة به.
تختلف عناصر صناعة السبائك الرئيسية حسب الدرجة وقد تشمل: الكروم (Cr)، الموليبدينوم (Mo)، الفاناديوم (V)، التنغستن (W)، المنغنيز (Mn)، السيليكون (Si)، الكربون (C)، النيوبيوم (Nb).
يوفر الكروم مقاومة الأكسدة والكبريتات، بينما يعزز الموليبدينوم قوة درجات الحرارة العالية ومقاومة هجوم الهيدروجين. يعمل الفاناديوم والتنغستن والنيوبيوم أيضًا على تحسين قوة الزحف واستقرار البنية المجهرية في الدرجات المتقدمة.
تشمل المعالجة الحرارية النموذجية ما يلي:
• التطبيع: وفقًا لمواصفات المواد المطبقة وإجراءات المعالجة الحرارية المؤهلة
• التقسية: الحد الأدنى لدرجة الحرارة وفقًا لمواصفات الدرجة المطبقة للحالة الطبيعية والمخففة
يتم التحكم في معلمات المعالجة الحرارية الفعلية وفقًا للإصدار المطبق من ASTM A234 / ASME SA234 وإجراءات التصنيع المؤهلة ومتطلبات المشتري.
التصنيع العملية

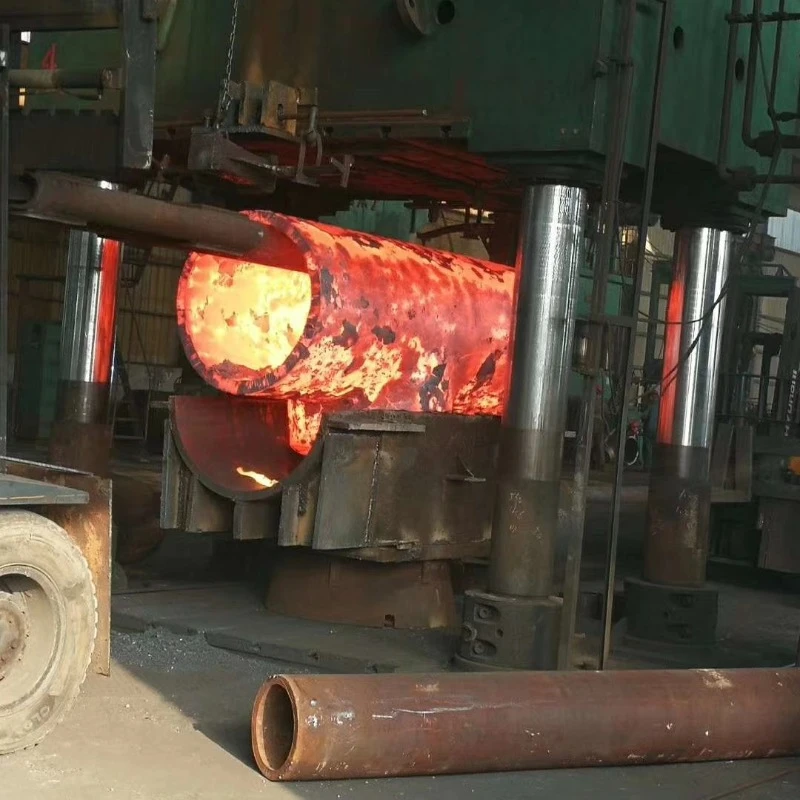

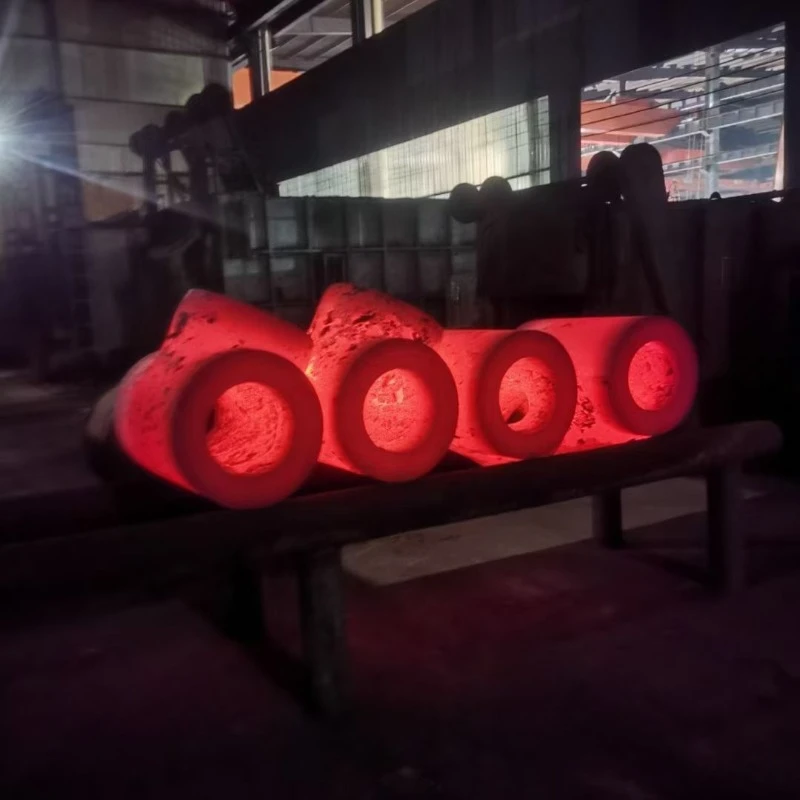

الأنابيب غير الملحومة / مخزون الحدادة ← التسخين ← الضغط الساخن (تشكيل الفرع) ← التحجيم والمعايرة ← التطبيع والتلطيف ← فحص UT & MT ← الميلا ← وضع العلامات ← التعبئة
تطبق شركة Hongcheng ضوابط تصنيع صارمة خلال عمليات الضغط الساخن والمعالجة الحرارية والفحص لضمان دقة الأبعاد وسلامة المواد والأداء المتسق لكل وصلة من سبائك الصلب المضغوطة على الساخن، مع اهتمام خاص بسمك جدار الفرع والتعزيز وهندسة الانتقال السلس.
التقنية المعلمات
|
المعلمة |
القيمة |
|
الصف |
أستم A234 WP5 / WP11 / WP22 / WP91 / WP92 |
|
نوع المنتج |
تي شيرت من سبائك الصلب غير الملحومة المضغوطة على الساخن (متساوية / مخفضة) |
|
المعايير المعمول بها |
أستم A234 / أسمي SA234 |
|
التحضير النهائي |
نهايات اللحام التناكبي المشطوفة (ASME B16.25) |
|
معيار الأبعاد |
ASME B16.9 حيثما ينطبق ذلك |
|
القطر الخارجي |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
سمك الجدار |
SCH 40، SCH 80، SCH 160، XXS ومخصص |
|
حجم الفرع |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
البناء |
سلس (مضغوط على الساخن من قطعة واحدة للأحجام ودرجات المواد القابلة للتطبيق) |
|
المعالجة الحرارية |
تطبيع وخفف |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
التخصيص |
تتوفر أحجام مخصصة وسمك الجدار وتكوينات الفروع |
الفحص & الاختبار
يتم فحص كل تي شيرت من سبائك الصلب المضغوط على الساخن طوال فترة الإنتاج لضمان التوافق مع ASTM A234 وASME SA234 ومتطلبات الأبعاد ومواصفات العميل.
تشمل عمليات الفحص والاختبار المتاحة ما يلي:
تتوفر شهادات اختبار المواد (MTC) من النوع 3.1 EN 10204 لكل دفعة إنتاج. ويمكن توفير فحص طرف ثالث واختبارات غير مدمرة إضافية ووثائق خاصة بالمشروع وفقًا لمتطلبات العملاء.
التطبيقات
تستخدم المحملات المصنوعة من سبائك الصلب المضغوطة على الساخن على نطاق واسع في:
• أنظمة البخار الرئيسية لمحطات الطاقة فوق الحرجة (USC) ودون الحرجة
• أنظمة إعادة التسخين الساخن للأنابيب
• عملية الأنابيب ذات درجات الحرارة العالية في المصفاة
• وحدات الهدرجة والتكسير الهيدروجيني
• أنظمة المعالجة ذات درجات الحرارة العالية المرتبطة بالهيدروجين، مع مراعاة توافق المواد ومتطلبات المشروع
• المفاعلات البتروكيماوية ذات الحرارة العالية
• رؤوس ومشعبات مخرج الغلاية
• الأنابيب الصناعية ذات الضغط العالي ودرجة الحرارة العالية
تحميل
مشاريع تي
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين التيه المضغوطة على الساخن والتيه الملحومة؟
يتم تشكيل المحملات المضغوطة على الساخن بدون وصلة ملحومة عند الوصلة الفرعية وتوفر هندسة يمكن التحكم فيها وانتقالات سلسة لسمك الجدار وسلامة هيكلية موثوقة. يتم اختيارها بشكل شائع لتطبيقات درجات الحرارة العالية والضغط العالي التي تتطلب بناءًا سلسًا وفقًا لمواصفات المشروع.
ما هي درجات السبائك المتاحة للتيه المضغوطة على الساخن؟
تقوم شركة Hongcheng بتصنيع المحملات المصنوعة من سبائك الصلب المضغوطة على الساخن في درجات تشمل WP5، WP11، WP22، WP91 وWP92، والتي تم اختيارها وفقًا لظروف تشغيل المشروع، ورمز التصميم ومواصفات العميل.
ما هي المعالجة الحرارية المطلوبة بعد اللحام؟
قد تكون تقنية PWHT مطلوبة لأنظمة الأنابيب المصنوعة من سبائك الصلب اعتمادًا على كود البناء المطبق وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. يتطلب لحام المحملات المصنوعة من سبائك الفولاذ إجراءات مؤهلة وتسخينًا مسبقًا يتم التحكم فيه ومعالجة حرارية مناسبة بعد اللحام حيثما كان ذلك محددًا.
هل يمكن توفير أحجام وأشكال هندسية مخصصة للفروع؟
نعم. يمكن لشركة Hongcheng تصنيع تيهات مصنوعة من سبائك الصلب المضغوطة على الساخن وفقًا لرسومات العملاء والمواصفات الفنية، بما في ذلك أحجام الفروع المخصصة وهندسة التعزيز وتحولات سمك الجدار.
ما هل المعايير مدعومة؟
يمكن تصنيع المنتجات وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 وASME B16.25.
