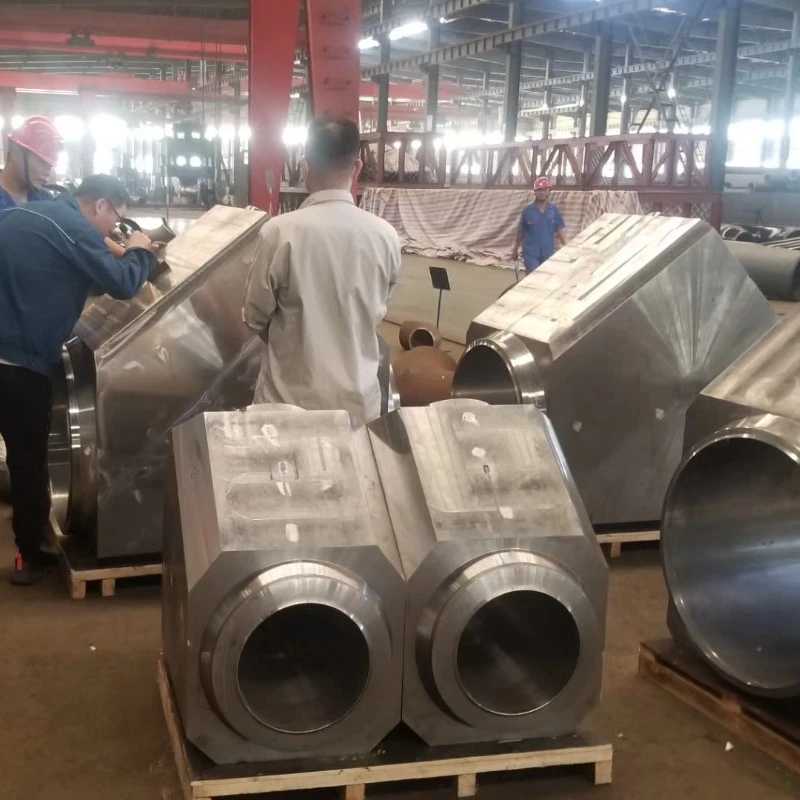

F91 تي شيرت عالي الضغط مزورة
F91 High Pressure Forged Tee عبارة عن مكون أنابيب مطروق تم تصنيعه من سبائك الفولاذ ASTM A182 Grade F91 ويستخدم لتشكيل اتصال فرعي في أنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي.
تي
F91 High Pressure Forged Tee عبارة عن مكون أنابيب مطروق تم تصنيعه من سبائك الفولاذ ASTM A182 Grade F91 ويستخدم لتشكيل اتصال فرعي في أنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي.
المنتج نظرة عامة
F91 High Pressure Forged Tee عبارة عن مكون أنابيب مطروق تم تصنيعه من سبائك الفولاذ ASTM A182 Grade F91 ويستخدم لتشكيل اتصال فرعي في أنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد المحملات المطروقة F91 لأنابيب البخار الرئيسية في محطة توليد الطاقة، وأنظمة إعادة التسخين الساخن، ورؤوس مخرج السخان الفائق والتطبيقات الأخرى التي تتطلب مقاومة زحف درجات الحرارة المرتفعة وقوة ميكانيكية عالية.
F91 هي الدرجة المطروقة ضمن نظام سبائك 9Cr-1Mo-V-Nb، والتي تستخدم عادةً مع الأنابيب غير الملحومة ASTM A335 P91 وتركيبات اللحام التناكبي ASTM A234 WP91. يتم التحكم في كل نموذج منتج من خلال مواصفات المواد ASTM / ASME الخاصة به.
تقوم شركة Hongcheng بتزويد المحملات ذات الضغط العالي F91 بالمعالجة الحرارية (التطبيع والتلطيف) التي يتم تنفيذها وفقًا لمواصفات المواد المطبقة ومتطلبات المشتري. تتوفر إمكانية تتبع المواد بالكامل ووثائق الفحص والدعم الفني الخاص بالمشروع. يمكن توفير الاستعدادات النهائية ووضع العلامات المخصصة وفقًا لرسومات المشروع ومواصفاته.
المواد الحرارة المعالجة
يتم تصنيع المحملات المطروقة F91 من سبائك الفولاذ التي تحتوي على الكربون (C)، والمنغنيز (Mn)، والسيليكون (Si)، والكروم (Cr)، والموليبدينوم (Mo)، والفاناديوم (V)، والنيوبيوم (Nb)، والنيتروجين (N) ضمن الحدود المحددة بواسطة ASTM A182.
يساهم الكروم والموليبدينوم والفاناديوم والنيوبيوم في مقاومة زحف المادة وقوة درجات الحرارة المرتفعة. تعتمد ملاءمة المواد لظروف خدمة محددة على ظروف التشغيل ومتطلبات التصميم ومواصفات المشروع المعمول بها.
يتم إجراء المعالجة الحرارية وفقًا لمتطلبات ASTM A182 المعمول بها وإجراءات التصنيع المؤهلة ومواصفات المشتري. يتطلب F91 عادةً التطبيع متبوعًا بالتلطيف لتطوير البنية المجهرية للمارتنسيت المقسى المطلوبة. تعتمد ظروف المعالجة الحرارية الفعلية على مواصفات المواد المطبقة وحجم المنتج وعملية الحدادة ومتطلبات المشروع.
التصنيع العملية
فحص المواد الخام ← القطع ← الحدادة ← التطبيع والتلطيف ← التصنيع ← الاختبار غير المدمر (UT/MT) ← فحص الأبعاد ← التعبئة
يتم توفير البناء المطروق وفقًا لحجم المنتج وفئة الضغط وطريق التصنيع والمواصفات المطبقة. تتحكم شركة Hongcheng في دقة الحدادة والمعالجة الحرارية وتفاوتات الأبعاد والفحص طوال عملية التصنيع لتلبية المعايير المعمول بها ومواصفات المشتري.
التقنية المعلمات
|
المعلمة |
المواصفات |
|
المنتج |
F91 تي شيرت عالي الضغط مزورة |
|
معيار المواد |
ASTM A182 / ASME SA182 درجة F91 (UNS K90901) |
|
درجات المواد ذات الصلة |
أستم A335 P91، أستم A234 WP91 |
|
أنواع المنتجات |
المحملة المتساوية، المحملة المخففة |
|
فئة الضغط |
3000#, 6000# |
|
نطاق الحجم |
NPS 1/2–4 (DN15–DN100)، يخضع للحجم والمعايير المطبقة وقدرة التصنيع |
|
أنواع النهاية |
الخيوط NPT، لحام المقبس |
|
معيار الأبعاد |
ASME B16.11 حيثما ينطبق ذلك |
|
المعالجة الحرارية |
التطبيع + التقسية طبقاً للمواصفة ASTM A182 |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
إم تي سي |
إن 10204 3.1 متاح |
|
التخصيص |
إعداد النهاية ووضع العلامات متاح |
التركيب الكيميائي – ASTM A182 F91
|
العنصر |
المحتوى (%) |
|
الكربون (ج) |
0.08 – 0.12 |
|
المنغنيز (من) |
0.30 – 0.60 |
|
السيليكون (سي) |
0.20 – 0.50 |
|
الكروم (الكروم) |
8.00 – 9.50 |
|
الموليبدينوم (مو) |
0.85 – 1.05 |
|
الفاناديوم (الخامس) |
0.18 – 0.25 |
|
النيوبيوم (ملحوظة) |
0.06 – 0.10 |
|
النيتروجين (ن) |
0.03 – 0.07 |
الخواص الميكانيكية - ASTM A182 F91 (القيم الدنيا)
|
الملكية |
القيمة |
|
قوة الشد |
≥ 585 ميجا باسكال |
|
قوة الخضوع (إزاحة 0.2%) |
≥ 415 ميجا باسكال |
|
استطالة |
≥ 20% |
الفحص & الاختبار
يتم إجراء الفحص والاختبار وفقًا لمواصفات المواد المعمول بها ومعايير الأبعاد ومتطلبات المشتري.
قد تشمل خدمات الفحص والاختبار المتاحة ما يلي:
يمكن توفير شهادات اختبار المواد EN 10204 النوع 3.1 (MTC) وفقًا لمتطلبات الشراء. يتوفر فحص الطرف الثالث واختبار NDT الإضافي عند الطلب.
التطبيقات
تستخدم المحملات ذات الضغط العالي F91 بشكل شائع في:
• أنابيب البخار الرئيسية لمحطة توليد الكهرباء
• أنظمة إعادة التسخين الساخن للأنابيب
• رؤوس منفذ التسخين الزائد
• أنظمة المرافق ذات الضغط العالي
• أنابيب عملية المصفاة ذات درجة الحرارة العالية
• أفران البتروكيماويات وأنابيب المفاعلات
ملاحظات اللحام وPWHT
F91 قابل للحام باستخدام إجراءات اللحام المؤهلة. يتم تطبيق التسخين المسبق (عادة في حدود 200-300 درجة مئوية) ودرجة الحرارة البينية الخاضعة للرقابة أثناء اللحام. قد تكون هناك حاجة إلى المعالجة الحرارية بعد اللحام (PWHT) اعتمادًا على كود البناء المعمول به وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. يجب إجراء اللحام باستخدام إجراءات مؤهلة باستخدام أقطاب كهربائية منخفضة الهيدروجين وتطبيق PWHT كما هو مطلوب بموجب الكود المعمول به ومواصفات المشروع.
تحميل
مشاريع تي
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين F91 وP91؟
يشير F91 إلى مواصفات المواد المطروقة (ASTM A182 Grade F91)، بينما يشير P91 إلى مواصفات مادة الأنابيب (ASTM A335 Grade P91). يشترك كلا الصفين بشكل أساسي في نفس التركيب الكيميائي (9Cr-1Mo-V-Nb) والخواص الميكانيكية. في أنظمة الأنابيب ذات درجة الحرارة العالية، عادةً ما يتم ربط الأنابيب P91 بالتركيبات والمحملات المطروقة F91.
ما هي المعالجة الحرارية المطلوبة للمحملات المزورة F91؟
عادةً ما يتم توفير المحملات المطروقة F91 في الحالة الطبيعية والمخففة لتطوير البنية المجهرية للمارتنسيت المقسى المطلوبة. يتم إجراء المعالجة الحرارية وفقًا لمتطلبات ASTM A182 ومواصفات المشروع. تعتمد معلمات المعالجة الحرارية الفعلية على حجم المنتج وسمك الجدار والمعايير المطبقة.
ما هي المعالجة الحرارية بعد اللحام المطلوبة لـ F91؟
قد يكون PWHT مطلوبًا لـ F91 وفقًا لرمز البناء المعمول به وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. يتم تطبيق التسخين المسبق والتحكم في درجة الحرارة البينية بشكل شائع. يجب إجراء اللحام باستخدام إجراءات مؤهلة مع تطبيق PWHT كما هو مطلوب بموجب الكود المعمول به.
ما فئات الضغط المتوفرة؟
يتم توفير المحملات المطروقة F91 في فئات الضغط 3000# و6000# وفقًا لمعايير ASME B16.11، مع مراعاة الحجم المطبق ومتطلبات المنتج.
ما هي المعايير مدعوم؟
يتم تصنيع المحملات المزورة F91 من ASTM A182 Grade F91. تتبع متطلبات الأبعاد ASME B16.11 حيثما ينطبق ذلك، في حين يتم التحكم في متطلبات المواد والتزوير والمعالجة الحرارية والفحص وفقًا لمواصفات المنتج المعمول بها ومتطلبات المشروع.
