ASTM A234 WP5 وصلة منتفخة

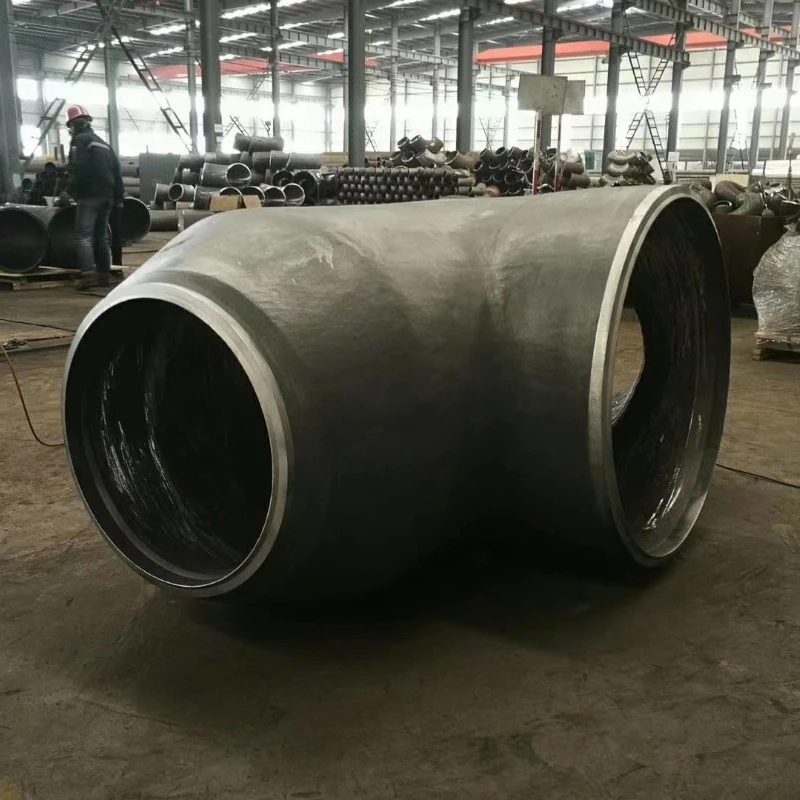

ASTM A234 WP5 Bulbous Tee عبارة عن وصلة لحام بعقب من سبائك الكروم والموليبدينوم 5Cr-0.5Mo تم تصنيعها وفقًا لـ ASTM A234 / ASME SA234، مع نهايات اللحام التناكبي ومتطلبات الأبعاد المطبقة بناءً على ASME B16.9 ومواصفات المشروع.
تي
ASTM A234 WP5 Bulbous Tee عبارة عن وصلة لحام بعقب من سبائك الكروم والموليبدينوم 5Cr-0.5Mo تم تصنيعها وفقًا لـ ASTM A234 / ASME SA234، مع نهايات اللحام التناكبي ومتطلبات الأبعاد المطبقة بناءً على ASME B16.9 ومواصفات المشروع.
المنتج نظرة عامة

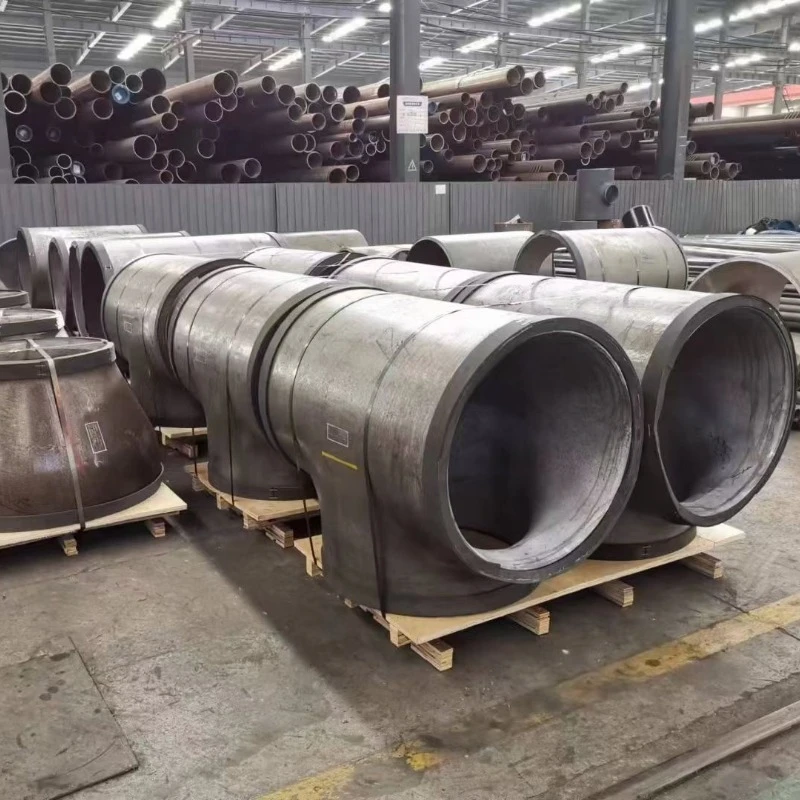

ASTM A234 WP5 Bulbous Tee عبارة عن وصلة لحام بعقب من سبائك الكروم والموليبدينوم 5Cr-0.5Mo تم تصنيعها وفقًا لـ ASTM A234 / ASME SA234، مع نهايات اللحام التناكبي ومتطلبات الأبعاد المطبقة بناءً على ASME B16.9 ومواصفات المشروع. تقوم شركة Hongcheng بتصنيع وتوريد المحملات المنتفخة WP5 بتكوينات متساوية ومخفضة لمنافذ سخانات المصفاة ووحدات الهدرجة وأنظمة الإصلاح وغيرها من أنابيب المعالجة ذات درجة الحرارة العالية والكبريت العالية. تتوفر الأحجام المخصصة وسمك الجدار وتكوينات الفروع وفقًا لمتطلبات المشروع.
استنادًا إلى نظام سبائك 5Cr-0.5Mo، توفر المحملات المنتفخة WP5 مقاومة جيدة للكبريتات والأكسدة ذات درجات الحرارة العالية ويتم اختيارها على نطاق واسع لتطبيقات التكرير والبتروكيماويات الصعبة. يوفر الجسم المركزي الموسع (القسم المنتفخ) سمكًا إضافيًا للجدار وتوزيعًا للضغط، مما يحسن مقاومة التعب الحراري والتحميل الدوري. تعتمد ملاءمة المواد للخدمة المحتوية على الهيدروجين على ظروف التشغيل ومتطلبات المشروع. توفر شركة Hongcheng المحملات المنتفخة ASTM A234 WP5 في حالة طبيعية ومخففة، مع إمكانية تتبع المواد بالكامل، ووثائق الفحص والدعم الفني الخاص بالمشروع.
المواد & المعالجة الحرارية
ينتمي ASTM A234 WP5 إلى نفس نظام سبائك 5Cr-0.5Mo المستخدم في الأنابيب غير الملحومة ASTM A335 P5 والمطروقات ASTM A182 F5. تُستخدم هذه الدرجات بشكل شائع معًا في أنظمة الهدرجة والإصلاح وأنظمة الأنابيب ذات المعالجة العالية بالكبريت، في حين يخضع كل شكل من أشكال المنتجات لمواصفات المواد الخاصة بـ ASTM / ASME.
وتشمل العناصر الرئيسية لصناعة السبائك: الكروم (Cr)، الموليبدينوم (Mo)، المنغنيز (Mn)، السيليكون (Si)، الكربون (C).
يوفر الكروم مقاومة الأكسدة والكبريتات، بينما يعزز الموليبدينوم قوة درجات الحرارة العالية ومقاومة هجوم الهيدروجين.
تشمل المعالجة الحرارية النموذجية ما يلي:
• التطبيع: وفقًا لمواصفات المواد المطبقة وإجراءات المعالجة الحرارية المؤهلة
• التقسية: 675 درجة مئوية كحد أدنى للحالة الطبيعية والمخففة
يتم التحكم في معلمات المعالجة الحرارية الفعلية وفقًا للإصدار المطبق من ASTM A234 / ASME SA234 وإجراءات التصنيع المؤهلة ومتطلبات المشتري. يتم التحكم في معلمات المعالجة الحرارية وفقًا لمعايير ASTM A234 وASME SA234 وإجراءات التصنيع ومواصفات مشروع العميل.
التصنيع العملية

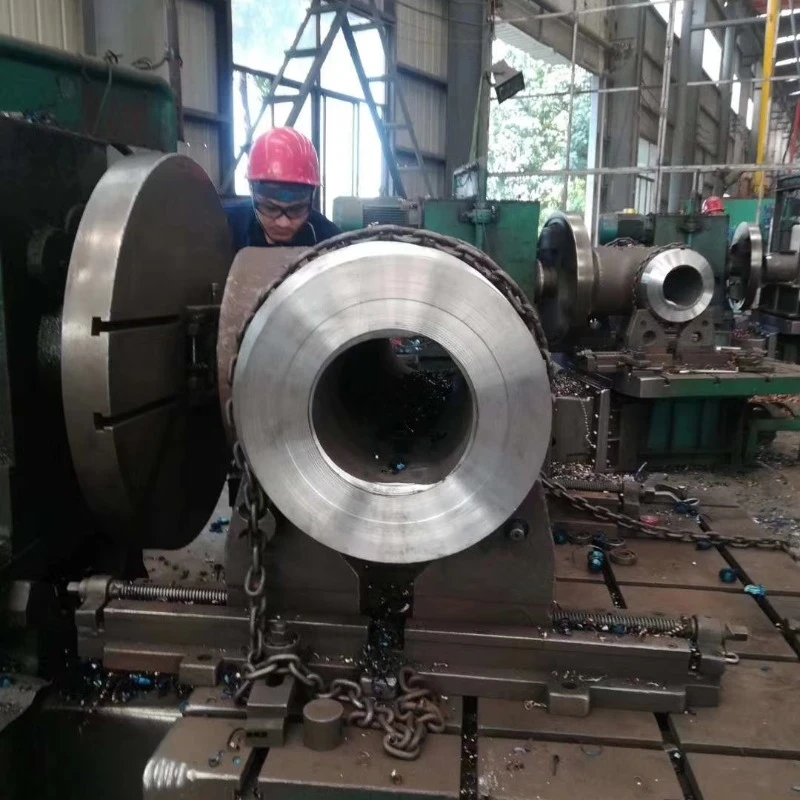

قضبان الصلب / مخزون الحدادة ← التسخين ← التشكيل على الساخن (القسم المنتفخ) ← التحجيم والمعايرة ← التطبيع والتلطيف ← فحص UT وMT ← الميلا ← وضع العلامات ← التعبئة
تطبق شركة Hongcheng ضوابط تصنيع صارمة خلال عمليات التشكيل والمعالجة الحرارية والفحص لضمان دقة الأبعاد وسلامة المواد والأداء المتسق لكل تي شيرت منتفخ WP5، مع اهتمام خاص بهندسة القسم المنتفخ وانتقال سمك الجدار.
المعلمات الفنية المعلمات
|
المعلمة |
القيمة |
|
الصف |
أستم A234 WP5 |
|
نوع المنتج |
تي شيرت منتفخ من سبائك الصلب (متساوي/مخفض؛ هندسة خاصة لكل رسم/مواصفات) |
|
المعايير المعمول بها |
أستم A234 / أسمي SA234 |
|
التحضير النهائي |
نهايات اللحام التناكبي مُجهزة وفقًا لمعايير ASME B16.25 حيثما ينطبق ذلك |
|
القطر الخارجي |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
سمك الجدار |
SCH 40، SCH 80، SCH 160، XXS ومخصص |
|
حجم الفرع |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
القسم المنتفخ |
جسم موسع مع إمكانية التحكم في سمك الجدار |
|
المعالجة الحرارية |
تطبيع وخفف |
|
ينتهي |
نهايات مشطوفة (ASME B16.25) |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
التخصيص |
تتوفر أحجام مخصصة وسمك الجدار وتكوينات الفروع |
الفحص & الاختبار
يتم فحص كل تي شيرت بصلي الشكل ASTM A234 WP5 طوال فترة الإنتاج لضمان الامتثال لمعايير ASTM A234 وASME SA234 ومتطلبات الأبعاد ومواصفات العميل.
تشمل عمليات الفحص والاختبار المتاحة ما يلي:
تتوفر شهادات اختبار المواد (MTC) من النوع 3.1 EN 10204 لكل دفعة إنتاج. ويمكن توفير فحص طرف ثالث واختبارات غير مدمرة إضافية ووثائق خاصة بالمشروع وفقًا لمتطلبات العملاء.
التطبيقات
تستخدم المحملات المنتفخة ASTM A234 WP5 على نطاق واسع في:
• وحدات الهدرجة والتكسير الهيدروجيني
• أنظمة الإصلاح التحفيزي
• منافذ سخانات المصفاة وخطوط النقل
• الأنابيب المعالجة المحتوية على الكبريت ذات درجة الحرارة العالية
• أنظمة المعالجة ذات درجات الحرارة العالية المرتبطة بالهيدروجين، مع مراعاة توافق المواد ومتطلبات المشروع
• المفاعلات البتروكيماوية ذات الحرارة العالية
• مصانع تحويل الفحم إلى كيماويات
يتم اختيار المحملات المنتفخة WP5 للتطبيقات التي تتطلب مقاومة للكبريتات والأكسدة ذات درجات الحرارة العالية تحت خدمة الهيدروجين ذات الضغط المرتفع، حيث يجب إدارة التعب الحراري وتركيز الإجهاد عند تقاطعات المحملة.
تحميل
مشاريع تي
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين WP5 وWP22؟
يحتوي WP5 على محتوى كروم أعلى من WP22 ويتم اختياره على نطاق واسع لخدمة المصفاة المقاومة للكبريتات ذات درجات الحرارة العالية. يُستخدم WP22، بتركيبته 2.25Cr-1Mo، بشكل شائع في التطبيقات الأخرى ذات درجات الحرارة العالية والضغط العالي. يعتمد اختيار المواد لخدمة الهيدروجين على ظروف التشغيل المحددة ومتطلبات المشروع.
ما هي المعالجة الحرارية بعد اللحام المطلوبة لـ WP5؟
قد تكون تقنية PWHT مطلوبة لأنظمة الأنابيب WP5 اعتمادًا على كود البناء المعمول به وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. يتطلب اللحام WP5 إجراءات مؤهلة وتسخينًا مسبقًا يتم التحكم فيه ومعالجة حرارية مناسبة بعد اللحام عند تحديد ذلك.
ما هي درجة الحرارة التي تناسبها وصلة WP5 البصلية؟
تم تصميم WP5 للخدمة ذات درجات الحرارة العالية ويستخدم على نطاق واسع في البيئات التي تحتوي على الهيدروجين وعالية الكبريت. تعتمد شروط الخدمة الفعلية المسموح بها على رمز التصميم المطبق والضغط وسمك الجدار وحالة المواد ومواصفات المشروع.
هل يمكن تحديد أحجام الفروع المخصصة والهندسة المنتفخة المتوفرة؟
نعم. يمكن لشركة Hongcheng تصنيع المحملات المنتفخة WP5 المخصصة وفقًا لرسومات العملاء والمواصفات الفنية، بما في ذلك هندسة القسم المنتفخة المخصصة، وانتقال سمك الجدار وتكوينات الفروع.
ما هي المعايير المدعومة؟
يمكن تصنيع المنتجات وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 وASME B16.25.
