وصلات الأنابيب المطروقة

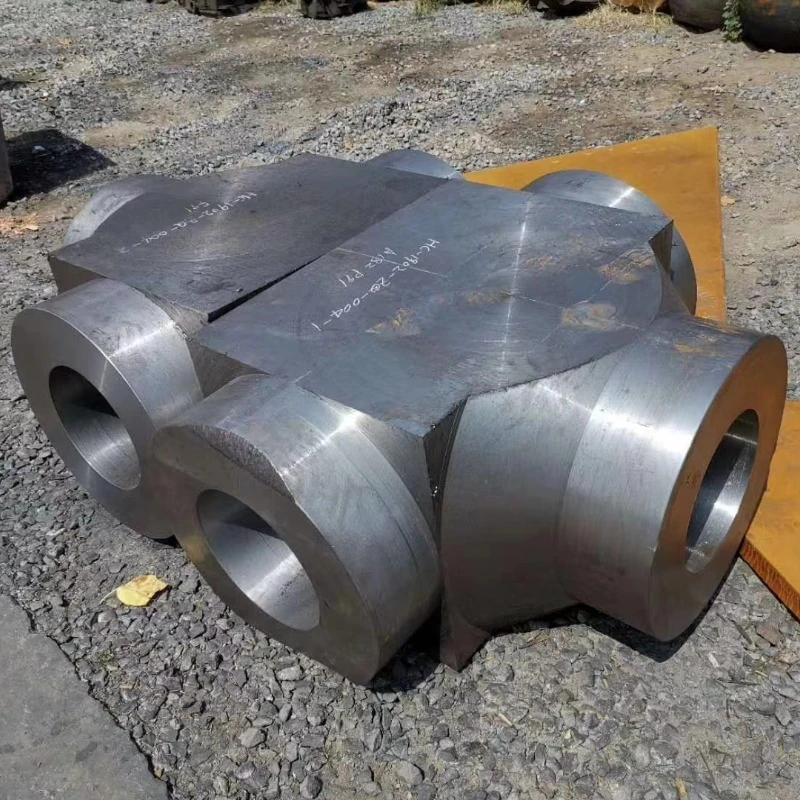

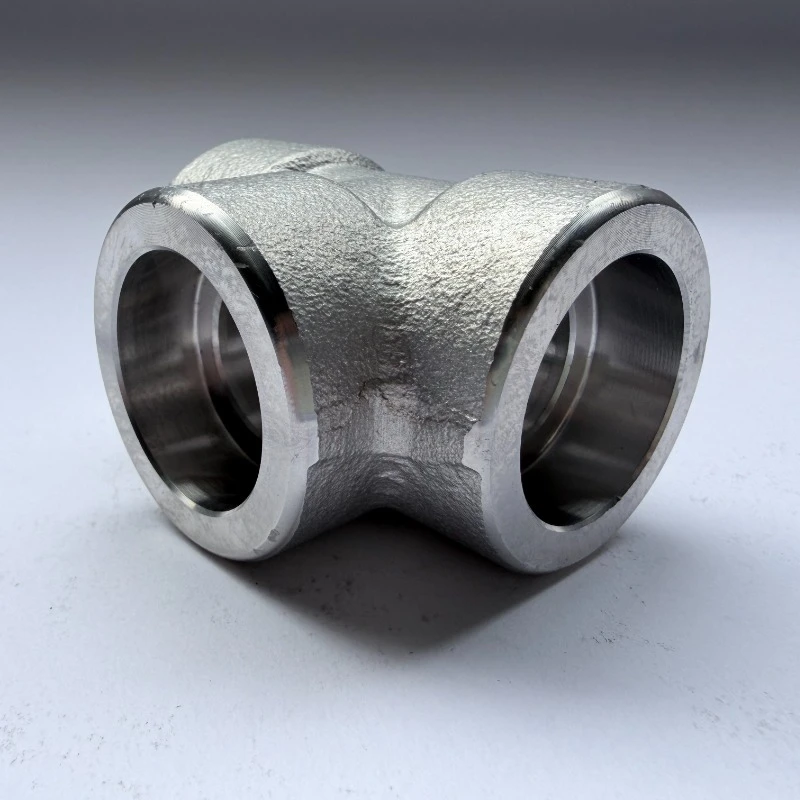

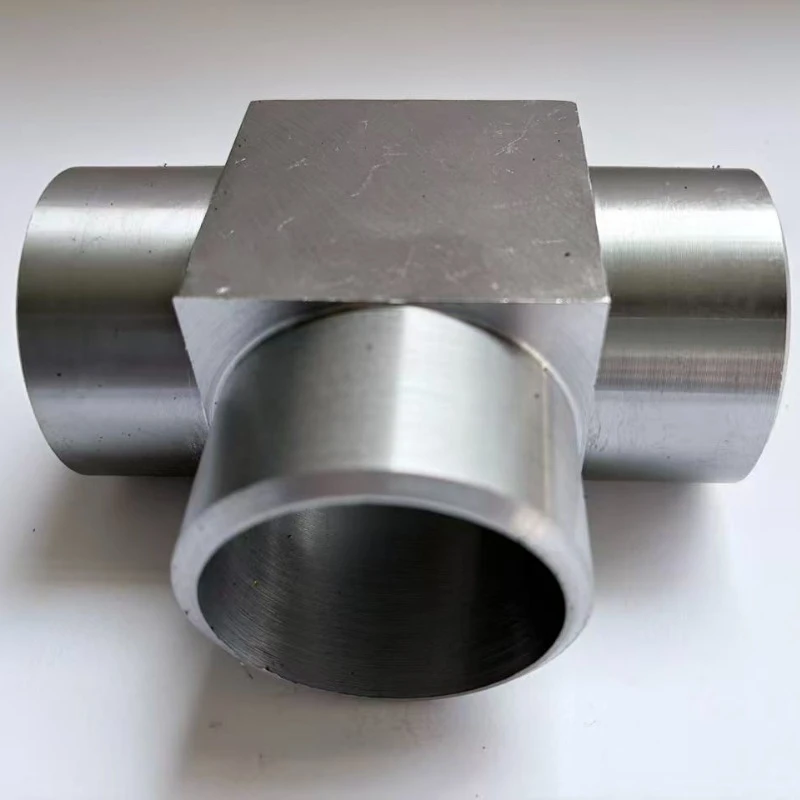

إن المحملة ذات الضغط العالي المطروقة عبارة عن مكون أنابيب مطروق مصنوع من الكربون وسبائك الفولاذ ويستخدم لتشكيل اتصال فرعي في أنظمة الأنابيب ذات الضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد المحملات المطروقة ذات الضغط العالي لأنابيب عمليات التكرير، والأنظمة المساعدة لمحطات الطاقة، وأنابيب المرافق ذات الضغط العالي والتطبيقات الأخرى التي تتطلب وصلات فرعية مدمجة وعالية التكامل.
المنتج نظرة عامة
إن المحملة ذات الضغط العالي المطروقة عبارة عن مكون أنابيب مطروق مصنوع من الكربون وسبائك الفولاذ ويستخدم لتشكيل اتصال فرعي في أنظمة الأنابيب ذات الضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد المحملات المطروقة ذات الضغط العالي لأنابيب عمليات التكرير، والأنظمة المساعدة لمحطات الطاقة، وأنابيب المرافق ذات الضغط العالي والتطبيقات الأخرى التي تتطلب وصلات فرعية مدمجة وعالية التكامل.
عادةً ما يتم إنتاج هذه المحملات المطروقة من مواد تشمل ASTM A105 وASTM A350 LF2 وASTM A182 F11 وASTM A182 F22. يتم تحديد اختيار المواد وعملية الحدادة والمعالجة الحرارية وفقًا لمواصفات المواد المطبقة وفئة الضغط ومتطلبات المشروع.
تقوم شركة Hongcheng بتزويد المحملات المطروقة ذات الضغط العالي مع المعالجة الحرارية التي يتم تنفيذها وفقًا لمواصفات المواد المطبقة ومتطلبات المشتري. تتوفر إمكانية تتبع المواد بالكامل ووثائق الفحص والدعم الفني الخاص بالمشروع. يمكن توفير انتقالات سمك الجدار المخصصة والتحضيرات النهائية وفقًا لرسومات المشروع ومواصفاته.
المواد الحرارة المعالجة
يتم تصنيع المحملات المطروقة بالضغط العالي من الكربون وسبائك الفولاذ التي تحتوي على الكربون (C)، والمنغنيز (Mn)، والسيليكون (Si)، والكروم (Cr)، والموليبدينوم (Mo) وعناصر صناعة السبائك الأخرى ضمن الحدود المحددة بواسطة معيار المواد المطبق.
يساهم الكروم والموليبدينوم في الخواص الميكانيكية للمادة وأداء الضغط العالي. تعتمد ملاءمة المواد لظروف خدمة محددة على ظروف التشغيل ومتطلبات التصميم ومواصفات المشروع المعمول بها.
يتم إجراء المعالجة الحرارية وفقًا لمواصفات المواد المطبقة وإجراءات التصنيع المؤهلة ومتطلبات المشتري. قد تشمل المعالجة النموذجية التطبيع، والتلطيف، والتبريد وغيرها من المعالجات المحددة حسب درجة المادة والمعايير المعمول بها. تعتمد ظروف المعالجة الحرارية الفعلية على مواصفات المواد المطبقة وحجم المنتج وعملية الحدادة ومتطلبات المشروع.
التصنيع العملية

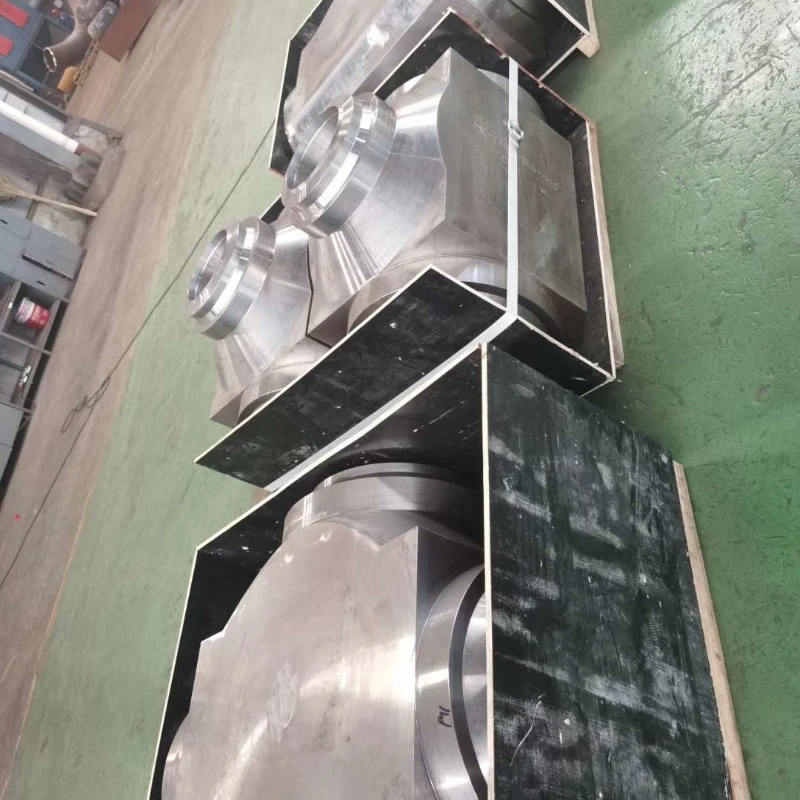

فحص المواد الخام ← القطع ← تزوير ← المعالجة الحرارية ← التصنيع ← الفحص والاختبار ← وضع العلامات ← التعبئة
يتم توفير البناء المطروق وفقًا لحجم المنتج وفئة الضغط وطريق التصنيع والمواصفات المطبقة. تتحكم شركة Hongcheng في دقة الحدادة والمعالجة الحرارية وتفاوتات الأبعاد والفحص طوال عملية التصنيع لتلبية المعايير المعمول بها ومواصفات المشتري.
التقنية المعلمات
|
المعلمة |
المواصفات |
|
المنتج |
ارتفاع ضغط مزورة المحملة |
|
معايير المواد |
ASTM A105، ASTM A350 LF2، ASTM A182 F11، ASTM A182 F22 وغيرها من مواصفات الفولاذ المطروق المطبقة |
|
فئة الضغط |
2000#، 3000#، 6000# ومخصص |
|
نطاق الحجم |
NPS 1/2–4 (DN15–DN100)، يخضع للحجم والمعايير المطبقة وقدرة التصنيع |
|
أنواع النهاية |
الخيوط (NPT)، لحام المقبس |
|
معيار الأبعاد |
ASME B16.11 حيثما ينطبق ذلك |
|
المعالجة الحرارية |
وفقا لمتطلبات مواصفات المواد المعمول بها |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
إم تي سي |
إن 10204 3.1 متاح |
|
التخصيص |
سمك الجدار المخصص والتحضير النهائي ووضع العلامات متاح |
الفحص & الاختبار
يتم إجراء الفحص والاختبار وفقًا لمواصفات المواد المعمول بها ومعايير الأبعاد ومتطلبات المشتري.
قد تشمل خدمات الفحص والاختبار المتاحة ما يلي:
يمكن توفير شهادات اختبار المواد (MTC) من النوع EN 10204 وفقًا لمتطلبات الشراء. يتوفر فحص الطرف الثالث واختبار NDT الإضافي عند الطلب.
التطبيقات
تُستخدم المحملات المزورة ذات الضغط العالي بشكل شائع في:
• أنابيب عملية التكرير
• الأنابيب المساعدة لمحطة توليد الكهرباء
• أنظمة المرافق ذات الضغط العالي
• خطوط الغاز والبخار المضغوط
• الأنظمة الهيدروليكية والهوائية
• خطوط اختبار الضغط العالي
تحميل
مشاريع وصلات الأنابيب المطروقة
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين المحملات المطروقة ذات الضغط العالي والمحملات الملحومة؟
يتم تصنيع المحملات المطروقة ذات الضغط العالي من الفولاذ المطروق ويتم توفيرها عادةً في تكوينات ملحومة بالمقبس أو ملولبة وفقًا لمعيار ASME B16.11، وهي مناسبة لأنابيب الضغط العالي المدمجة. يتم تصنيع تيهات اللحام التناكبي من الفولاذ المطاوع ويتم توصيلها بخط الأنابيب عن طريق اللحام التناكبي، وتستخدم بشكل شائع عندما تكون هناك حاجة إلى أحجام أنابيب أكبر أو وصلات ملحومة بتناكبية.
ما المواد المتاحة للمحملات المطروقة ذات الضغط العالي؟
يمكن تصنيع المحملات المطروقة بالضغط العالي من الفولاذ الكربوني (ASTM A105، ASTM A350 LF2) وسبائك الفولاذ (ASTM A182 F11، ASTM A182 F22). يجب تأكيد اختيار المواد وفقًا لرمز التصميم المطبق ومواصفات المشروع.
ما هي المعالجة الحرارية بعد اللحام المطلوبة للمحملات المطروقة ذات الضغط العالي؟
قد تكون هناك حاجة إلى PWHT اعتمادًا على كود البناء المعمول به وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. عندما يكون اللحام مطلوبًا، يجب أن يتم لحام هذه المحملات باستخدام إجراءات مؤهلة مع التسخين المسبق وتطبيق PWHT كما هو مطلوب بموجب الكود المعمول به ومواصفات المشروع.
ما فئات الضغط المتاحة؟
عادةً ما يتم توفير المحملات المطروقة ذات الضغط العالي في فئات الضغط 2000# و3000# و6000# للتكوينات الملحومة والملولبة وفقًا لـ ASME B16.11، مع مراعاة الحجم ومتطلبات المشروع.
ما هي المعايير المدعومة؟
يتم تصنيع المحملات المطروقة ذات الضغط العالي من مواصفات الفولاذ المطروق المطبقة. قد تتبع متطلبات الأبعاد ASME B16.11 حيثما ينطبق ذلك، في حين يتم التحكم في متطلبات المواد والتزوير والمعالجة الحرارية والفحص وفقًا لمواصفات المنتج المعمول بها ومتطلبات المشروع.
