وصلات الأنابيب المطروقة

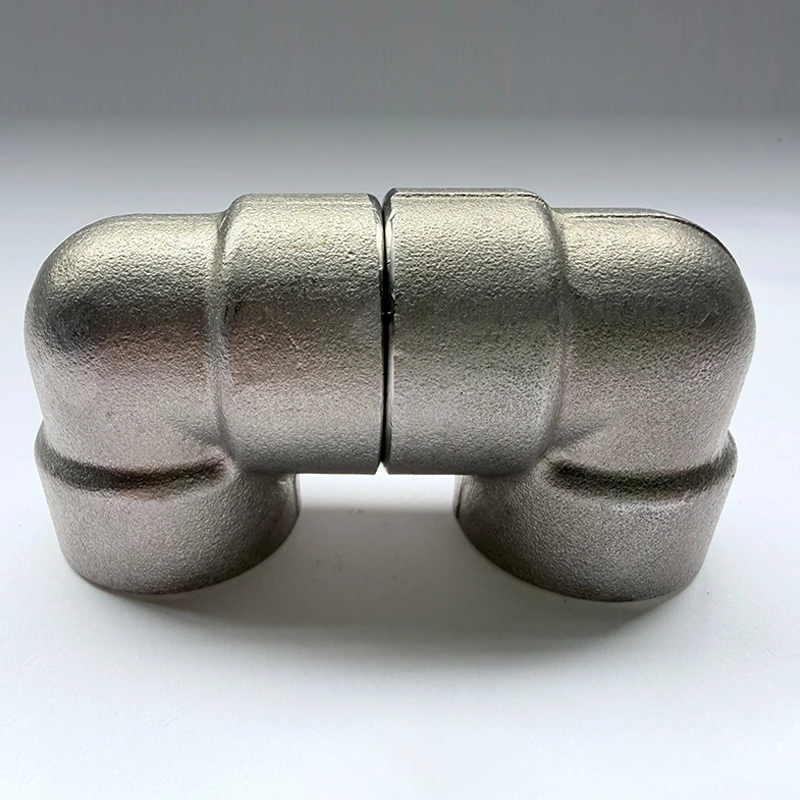

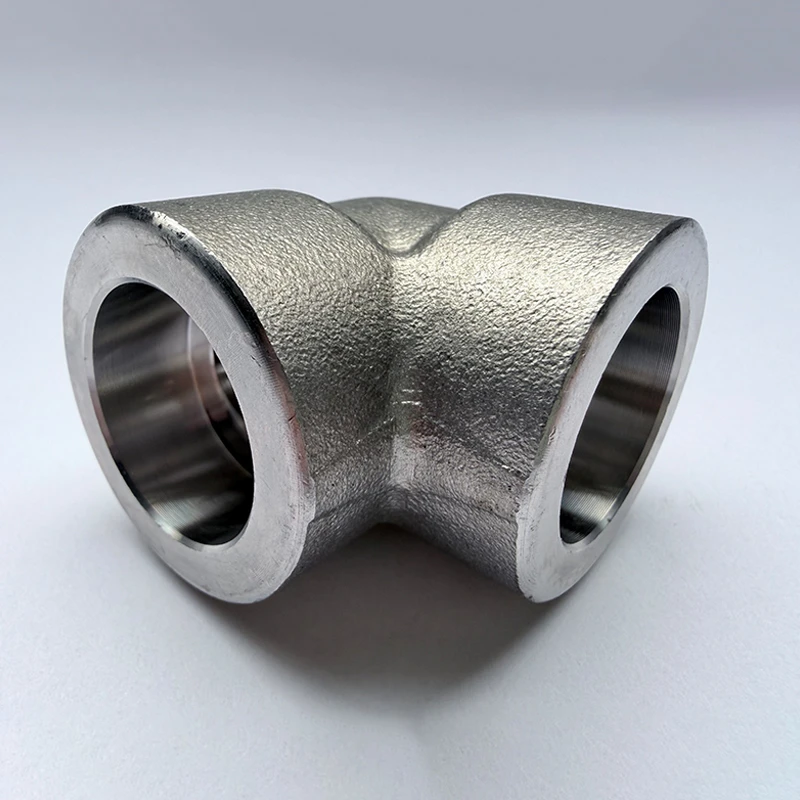

الكوع المطروق عبارة عن مكون أنابيب مطروق مصنوع من الكربون وسبائك الفولاذ ويستخدم لتغيير اتجاه أنظمة الأنابيب ذات الضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد أكواع مطروقة لأنابيب عمليات التكرير، والأنظمة المساعدة لمحطات الطاقة، وأنابيب المرافق ذات الضغط العالي وغيرها من التطبيقات التي تتطلب تغييرات اتجاهية مدمجة وعالية التكامل.
المنتج نظرة عامة
الكوع المطروق عبارة عن مكون أنابيب مطروق مصنوع من الكربون وسبائك الفولاذ ويستخدم لتغيير اتجاه أنظمة الأنابيب ذات الضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد أكواع مطروقة لأنابيب عمليات التكرير، والأنظمة المساعدة لمحطات الطاقة، وأنابيب المرافق ذات الضغط العالي وغيرها من التطبيقات التي تتطلب تغييرات اتجاهية مدمجة وعالية التكامل.
يتم إنتاج هذه الأكواع المطروقة عادةً بتكوينات 90 درجة و45 درجة ويتم تصنيعها بشكل شائع من مواد تشمل ASTM A105، وASTM A350 LF2، وASTM A182 F11، وASTM A182 F22، وASTM A182 F91. يتم تحديد اختيار المواد وعملية الحدادة والمعالجة الحرارية وفقًا لمواصفات المواد المطبقة وفئة الضغط ومتطلبات المشروع.
تقوم شركة Hongcheng بتزويد الأكواع المطروقة بالمعالجة الحرارية التي يتم تنفيذها وفقًا لمواصفات المواد المطبقة ومتطلبات المشتري. تتوفر إمكانية تتبع المواد بالكامل ووثائق الفحص والدعم الفني الخاص بالمشروع. يمكن توفير انتقالات سمك الجدار المخصصة والتحضيرات النهائية وفقًا لرسومات المشروع ومواصفاته.
المادة و الحرارة المعالجة
يتم تصنيع الأكواع المطروقة من الكربون وسبائك الفولاذ التي تحتوي على الكربون (C)، والمنغنيز (Mn)، والسيليكون (Si)، والكروم (Cr)، والموليبدينوم (Mo)، والفاناديوم (V) وعناصر صناعة السبائك الأخرى ضمن الحدود المحددة بواسطة معيار المواد المطبق.
يساهم الكروم والموليبدينوم والفاناديوم في الخواص الميكانيكية للمادة وأداء الضغط العالي. تعتمد ملاءمة المواد لظروف خدمة محددة على ظروف التشغيل ومتطلبات التصميم ومواصفات المشروع المعمول بها.
يتم إجراء المعالجة الحرارية وفقًا لمواصفات المواد المطبقة وإجراءات التصنيع المؤهلة ومتطلبات المشتري. قد تشمل المعالجة النموذجية التطبيع، والتلطيف، والتبريد وغيرها من المعالجات المحددة حسب درجة المادة والمعايير المعمول بها. تعتمد ظروف المعالجة الحرارية الفعلية على مواصفات المواد المطبقة وحجم المنتج وعملية الحدادة ومتطلبات المشروع.
التصنيع العملية
فحص المواد الخام ← القطع ← تزوير ← المعالجة الحرارية ← التصنيع ← الفحص والاختبار ← وضع العلامات ← التعبئة
يتم توفير البناء المطروق وفقًا لحجم المنتج وفئة الضغط وطريق التصنيع والمواصفات المطبقة. تتحكم شركة Hongcheng في دقة الحدادة والمعالجة الحرارية وتفاوتات الأبعاد والفحص طوال عملية التصنيع لتلبية المعايير المعمول بها ومواصفات المشتري.
التقنية المعلمات
|
المعلمة |
المواصفات |
|
المنتج |
الكوع مزورة |
|
معايير المواد |
ASTM A105، ASTM A350 LF2، ASTM A182 F11، ASTM A182 F22، ASTM A182 F91 ومواصفات الصلب المطروق الأخرى المطبقة |
|
فئة الضغط |
2000#، 3000#، 6000# ومخصص |
|
زاوية الانحناء |
90 درجة، 45 درجة وزوايا مخصصة |
|
نطاق الحجم |
NPS 1/2–4 (DN15–DN100)، يخضع للحجم والمعايير المطبقة وقدرة التصنيع |
|
أنواع النهاية |
الخيوط (NPT)، لحام المقبس |
|
معيار الأبعاد |
ASME B16.11 حيثما ينطبق ذلك |
|
المعالجة الحرارية |
وفقا لمتطلبات مواصفات المواد المعمول بها |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
إم تي سي |
إن 10204 3.1 متاح |
|
التخصيص |
سمك الجدار المخصص والتحضير النهائي ووضع العلامات متاح |
الفحص & الاختبار
يتم إجراء الفحص والاختبار وفقًا لمواصفات المواد المعمول بها ومعايير الأبعاد ومتطلبات المشتري.
قد تشمل خدمات الفحص والاختبار المتاحة ما يلي:
يمكن توفير شهادات اختبار المواد (MTC) من النوع EN 10204 وفقًا لمتطلبات الشراء. يتوفر فحص الطرف الثالث واختبار NDT الإضافي عند الطلب.
التطبيقات
تُستخدم الأكواع المزورة بشكل شائع في:
• أنابيب عملية التكرير
• الأنابيب المساعدة لمحطة توليد الكهرباء
• أنظمة المرافق ذات الضغط العالي
• خطوط الغاز والبخار المضغوط
• الأنظمة الهيدروليكية والهوائية
• أجهزة القياس وخطوط أخذ العينات
تحميل
مشاريع وصلات الأنابيب المطروقة
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين الأكواع المطروقة وثنيات الأنابيب؟
يتم تصنيع الأكواع المطروقة من الفولاذ المطروق ويتم توفيرها عادةً في تكوينات ملحومة أو ملولبة وفقًا لمعايير ASME B16.11، وهي مناسبة لأنابيب الضغط العالي المدمجة وتغييرات الاتجاه في مساحة محدودة. عادة ما يتم تصنيع ثني الأنابيب من الأنابيب غير الملحومة عن طريق الثني بالحث الساخن، وتستخدم لأقطار أكبر وتغييرات اتجاه نصف القطر الأطول.
ما المواد المتاحة للأكواع المطروقة؟
يمكن تصنيع الأكواع المطروقة من الفولاذ الكربوني (ASTM A105، ASTM A350 LF2) وسبائك الفولاذ (ASTM A182 F11، ASTM A182 F22، ASTM A182 F91). يجب تأكيد اختيار المواد وفقًا لرمز التصميم المطبق ومواصفات المشروع.
ما هي المعالجة الحرارية بعد اللحام المطلوبة للأكواع المطروقة؟
قد تكون هناك حاجة إلى PWHT اعتمادًا على كود البناء المعمول به وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. عندما يكون اللحام مطلوبًا، يجب أن يتم لحام الأكواع المطروقة باستخدام إجراءات مؤهلة مع التسخين المسبق وتطبيق PWHT كما هو مطلوب بموجب الكود المعمول به ومواصفات المشروع.
ما زوايا الانحناء المتاحة؟
يتم توفير الأكواع المطروقة عادةً بتكوينات 90 درجة و45 درجة بموجب ASME B16.11، مع مراعاة الحجم وفئة الضغط والمواصفات المعمول بها. يمكن تصنيع الزوايا المخصصة وفقاً لرسومات المشروع ومواصفاته.
ما هي المعايير مدعوم؟
يتم تصنيع الأكواع المطروقة من مواصفات الفولاذ المطروق المطبقة. قد تتبع متطلبات الأبعاد ASME B16.11 حيثما ينطبق ذلك، في حين يتم التحكم في متطلبات المواد والتزوير والمعالجة الحرارية والفحص وفقًا لمواصفات المنتج المعمول بها ومتطلبات المشروع.
