وصلات الأنابيب المطروقة

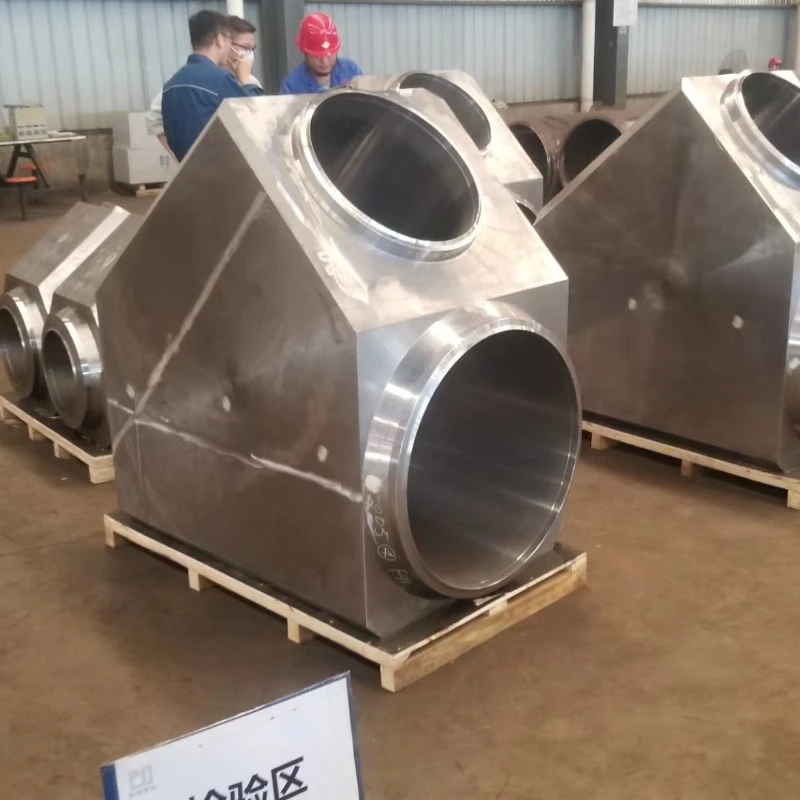

F91 High Pressure Forged Tee عبارة عن مكون أنابيب مطروق تم تصنيعه من سبائك الفولاذ ASTM A182 F91 ويستخدم لتشكيل اتصال فرعي بزاوية 90 درجة في أنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد المحملات ذات الضغط العالي F91 لأنابيب البخار الرئيسية لمحطات الطاقة فوق الحرجة وفوق الحرجة، وأنابيب البخار المعاد تسخينه، وأنابيب معالجة الضغط العالي للمصفاة، وخدمة معالجة الهيدروجين.
المنتج نظرة عامة
F91 High Pressure Forged Tee عبارة عن مكون أنابيب مطروق تم تصنيعه من سبائك الفولاذ ASTM A182 F91 ويستخدم لتشكيل اتصال فرعي بزاوية 90 درجة في أنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد المحملات ذات الضغط العالي F91 لأنابيب البخار الرئيسية لمحطات الطاقة فوق الحرجة وفوق الحرجة، وأنابيب البخار المعاد تسخينه، وأنابيب معالجة الضغط العالي للمصفاة، وخدمة معالجة الهيدروجين.
ASTM A182 F91 هي درجة سبائك الصلب المطروق المقابلة لنظام سبائك 9Cr-1Mo-V-Nb، والتي تستخدم عادةً بالتزامن مع الأنابيب غير الملحومة ASTM A335 P91 وتركيبات اللحام التناكبي ASTM A234 WP91. يتم التحكم في كل نموذج منتج من خلال مواصفات المواد ASTM / ASME الخاصة به.
توفر شركة Hongcheng المحملات المطروقة ذات الضغط العالي F91 مع المعالجة الحرارية التي يتم تنفيذها وفقًا لمواصفات المواد المطبقة ومتطلبات المشتري. تتوفر إمكانية تتبع المواد بالكامل ووثائق الفحص والدعم الفني الخاص بالمشروع. يمكن توفير انتقالات سمك الجدار المخصصة والتحضيرات النهائية وفقًا لرسومات المشروع ومواصفاته.
المواد الحرارة المعالجة
تحتوي سبائك الفولاذ F91 على الكروم (Cr)، والموليبدينوم (Mo)، والفاناديوم (V)، والنيوبيوم (Nb)، والمنغنيز (Mn)، والسيليكون (Si)، والكربون (C) ضمن الحدود المحددة بواسطة ASTM A182.
يساهم الكروم والموليبدينوم والفاناديوم في الخواص الميكانيكية للمادة عند درجات الحرارة المرتفعة وقوة الزحف. وتعتمد ملاءمة المواد لظروف خدمة محددة، بما في ذلك خدمة الهيدروجين، على ظروف التشغيل ومتطلبات التصميم ومواصفات المشروع المعمول بها.
يتم إجراء المعالجة الحرارية وفقًا لمتطلبات ASTM A182 المعمول بها وإجراءات التصنيع المؤهلة ومواصفات المشتري. تتضمن المعالجة النموذجية التطبيع والتلطيف والمعالجات الأخرى المحددة حسب درجة المادة والمعايير المعمول بها. تعتمد ظروف المعالجة الحرارية الفعلية على مواصفات المواد المطبقة وحجم المنتج وعملية الحدادة ومتطلبات المشروع.
التصنيع العملية
فحص المواد الخام ← القطع ← تزوير ← المعالجة الحرارية ← التصنيع ← الفحص والاختبار ← وضع العلامات ← التعبئة
يتم توفير البناء المطروق وفقًا لحجم المنتج وفئة الضغط وطريق التصنيع والمواصفات المطبقة. تتحكم شركة Hongcheng في دقة الحدادة والمعالجة الحرارية وتفاوتات الأبعاد والفحص طوال عملية التصنيع لتلبية المعايير المعمول بها ومواصفات المشتري.
التقنية المعلمات
|
المعلمة |
المواصفات |
|
المنتج |
F91 تي شيرت عالي الضغط مزورة |
|
معيار المواد |
أستم A182 / أسمي SA182 |
|
درجة المادة |
F91 (9Cr-1Mo-V-Nb) |
|
فئة الضغط |
2000#، 3000#، 6000# ومخصص |
|
نطاق الحجم |
NPS 1/2–4 (DN15–DN100)، يخضع للحجم والمعايير المطبقة وقدرة التصنيع |
|
أنواع النهاية |
الخيوط (NPT)، لحام المقبس |
|
معيار الأبعاد |
ASME B16.11 حيثما ينطبق ذلك |
|
المعالجة الحرارية |
وفقًا لمتطلبات ASTM A182 المعمول بها |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
إم تي سي |
إن 10204 3.1 متاح |
|
التخصيص |
سمك الجدار المخصص والتحضير النهائي ووضع العلامات متاح |
الفحص & الاختبار
يتم إجراء الفحص والاختبار وفقًا لمعيار ASTM A182 ومعايير الأبعاد المطبقة ومتطلبات المشتري.
قد تشمل خدمات الفحص والاختبار المتاحة ما يلي:
يمكن توفير شهادات اختبار المواد (MTC) من النوع EN 10204 وفقًا لمتطلبات الشراء. يتوفر فحص الطرف الثالث واختبار NDT الإضافي عند الطلب.
التطبيقات
يتم استخدام المحملات ذات الضغط العالي F91 بشكل شائع في:
• أنابيب البخار الرئيسية لمحطات الطاقة فوق الحرجة وفوق الحرجة
• إعادة تسخين أنابيب البخار
• أنابيب عملية الضغط العالي للمصفاة
• معالجة الهيدروجين وخدمة المعالجة في درجات الحرارة العالية
• المفاعلات البتروكيماوية ذات الحرارة العالية
• أنظمة غلايات المرافق ذات الضغط العالي
تحميل
مشاريع وصلات الأنابيب المطروقة
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين المحملات المطروقة F91 والمحملات الملحومة WP91؟
يشير F91 وWP91 إلى درجات ذات صلة ضمن نفس نظام سبائك 9Cr-1Mo-V-Nb، ولكن يتم تحديدهما بموجب معايير منتجات ASTM المختلفة. يتم استخدام ASTM A182 F91 للتركيبات المطروقة، في حين يتم استخدام ASTM A234 WP91 لتركيبات اللحام التناكبي المطاوع. يتم تحديدها معًا بشكل شائع في أنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي.
هل المحملات المشكلة F91 مناسبة لخدمة الهيدروجين؟
تعتمد ملاءمة المواد لخدمة الهيدروجين على ظروف التشغيل ومتطلبات التصميم وتوافق المواد ومواصفات المشروع المعمول بها. يجب تأكيد الدرجة المختارة وفقًا لرمز التصميم المطبق ومواصفات المشروع.
ما هي المعالجة الحرارية بعد اللحام المطلوبة للمحملات المشكلة F91؟
قد تكون هناك حاجة إلى PWHT اعتمادًا على كود البناء المعمول به وسمك الجدار وإجراءات اللحام ومتطلبات المشروع. عندما يكون اللحام مطلوبًا، يجب أن يتم لحام المحملات المطروقة F91 باستخدام إجراءات مؤهلة مع التسخين المسبق وتطبيق PWHT كما هو مطلوب بموجب الكود المعمول به ومواصفات المشروع.
ما الضغط؟ هل الفصول الدراسية متاحة؟
عادةً ما يتم توفير المحملات المطروقة ذات الضغط العالي F91 في فئات الضغط 2000# و3000# و6000# للتكوينات الملحومة والملولبة وفقًا لـ ASME B16.11، مع مراعاة الحجم ومتطلبات المشروع.
ما هي المعايير المدعومة؟
يتم تصنيع المحملات ذات الضغط العالي F91 من سبائك الفولاذ ASTM A182 / ASME SA182 F91. قد تتبع متطلبات الأبعاد ASME B16.11 حيثما ينطبق ذلك، في حين يتم التحكم في متطلبات المواد والتزوير والمعالجة الحرارية والفحص وفقًا لمواصفات المنتج المعمول بها ومتطلبات المشروع.
