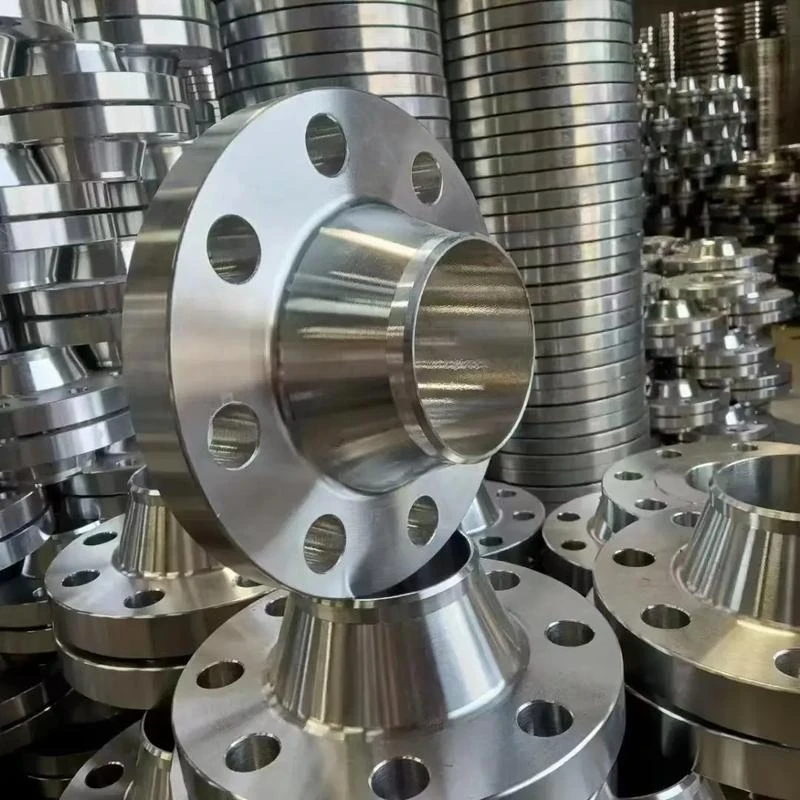

الفلنجات المصنوعة من سبائك الصلب عبارة عن تركيبات مطروقة تم تصنيعها وفقًا لمعايير ASTM A182 / ASME SA182، وهي مصممة لأنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد حواف سبائك الصلب في الدرجات بما في ذلك F11 وF22 وF5 وF91، وهي مناسبة لأنابيب عمليات التكرير وتوليد الطاقة ووحدات الهدرجة وتطبيقات البتروكيماويات.
المنتج نظرة عامة
الفلنجات المصنوعة من سبائك الصلب عبارة عن تركيبات مطروقة تم تصنيعها وفقًا لمعايير ASTM A182 / ASME SA182، وهي مصممة لأنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي. تقوم شركة Hongcheng بتصنيع وتوريد حواف سبائك الصلب في الدرجات بما في ذلك F11 وF22 وF5 وF91، وهي مناسبة لأنابيب عمليات التكرير وتوليد الطاقة ووحدات الهدرجة وتطبيقات البتروكيماويات.
تُستخدم هذه الفلنجات بشكل شائع مع الأنابيب الفولاذية المصنوعة من سبائك ASTM A335 والتجهيزات المصنوعة من سبائك الصلب ASTM A234 من درجات المواد المقابلة. يخضع كل نموذج منتج لمواصفات المواد ASTM / ASME الخاصة به، بينما توفر الفلنجات سلامة الاتصال المطلوبة لظروف الخدمة ذات درجات الحرارة المرتفعة.
تقوم شركة Hongcheng بتزويد فلنجات سبائك الصلب بالمعالجة الحرارية التي يتم إجراؤها وفقًا لمواصفات المواد المطبقة ومتطلبات المشتري. تتوفر إمكانية تتبع المواد بالكامل ووثائق الفحص والدعم الفني الخاص بالمشروع. يمكن توفير الأحجام المخصصة وأنواع الواجهات وتكوينات الحفر وفقًا لرسومات المشروع ومواصفاته.
أنواع شفة
الشفاه المصنوعة من سبائك الصلب متوفرة في التكوينات التالية:

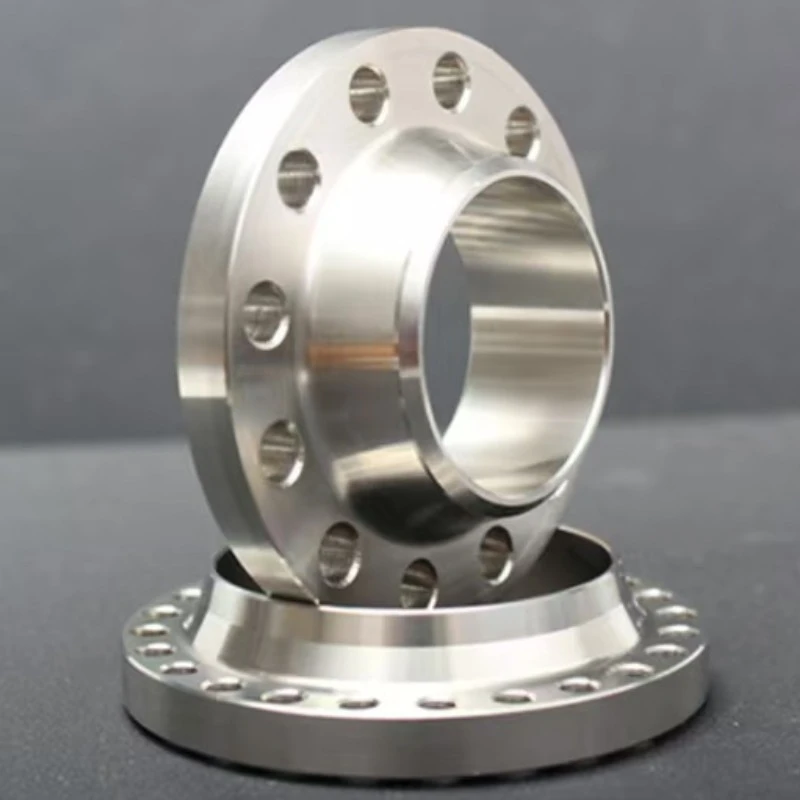

• شفة عنق اللحام (WN):ملحومة بعقب على الأنابيب، ومناسبة لتطبيقات الضغط العالي والتحميل الدوري.
• الانزلاق على شفة (SO):ينزلق الأنبوب إلى الحافة، مما يؤدي إلى سهولة المحاذاة وتكلفة أقل للخدمات المعتدلة.
• شفة لحام المقبس (SW):يتم إدخال الأنبوب في مقبس مجوف، وهو مناسب للأنابيب ذات التجويف الصغير والضغط العالي.
• شفة عمياء:يستخدم لإغلاق نهاية نظام الأنابيب أو الوعاء.
• شفة ملولبة (TH):تسمح الخيوط الداخلية بالتوصيل بدون لحام، وتستخدم عمومًا عندما يكون اللحام غير مرغوب فيه وحيثما تسمح به الخدمة المعمول بها ومواصفات المشروع.
• شفة اللفة المشتركة:يستخدم مع نهاية كعب، مما يسمح بسهولة التفكيك والمحاذاة.
يعتمد اختيار نوع الحافة على تصنيف الضغط، وتصميم الأنابيب، ومتطلبات الصيانة ومواصفات المشروع.
المواد الحرارة المعالجة
يتم إنتاج فلنجات سبائك الصلب في درجات سبائك الكروم والموليبدينوم بما في ذلك F11، F22، F5 وF91. تشمل العناصر الرئيسية لصناعة السبائك الكروم (Cr)، والموليبدينوم (Mo)، والفاناديوم (V)، والمنغنيز (Mn)، والسيليكون (Si)، والكربون (C) ضمن الحدود المحددة بواسطة معايير المواد المعمول بها.
يساهم الكروم والموليبدينوم في الخواص الميكانيكية للمادة ذات درجات الحرارة المرتفعة ومقاومة الأكسدة في بيئات الخدمة المعمول بها. تعتمد ملاءمة المواد لخدمة الهيدروجين على ظروف التشغيل ومتطلبات التصميم ومواصفات المشروع المعمول بها.
قد تتضمن متطلبات المعالجة الحرارية النموذجية التطبيع، والتلطيف والمعالجات الأخرى المحددة حسب درجة المادة والمعايير المعمول بها. يتم التحكم في معلمات المعالجة الحرارية وفقًا لمعايير ASTM A182 / ASME SA182 وإجراءات التصنيع المؤهلة ومتطلبات المشتري.
التصنيع العملية
فحص المواد الخام ← القطع ← تزوير ← المعالجة الحرارية ← التصنيع ← فحص الأبعاد ← تشطيب السطح ← وضع العلامات ← الفحص النهائي والاختبار
يمكن استخدام الطرق الساخنة أو عمليات التشكيل المؤهلة الأخرى وفقًا لحجم المنتج وتكوينه. عندما يتعلق اللحام بالمرفقات أو الإنشاءات الخاصة، يتم إجراء اللحام وPWHT المطبق وفقًا لإجراءات اللحام المؤهلة ومتطلبات المشروع.
التقنية المعلمات
|
المعلمة |
المواصفات |
|
المنتج |
شفة سبائك الصلب |
|
درجات المواد |
أستم A182 F11 / F22 / F5 / F91 |
|
معيار التصنيع |
أستم A182 / أسمي SA182 |
|
أنواع شفة |
عنق اللحام (WN)، سهل الارتداء (SO)، لحام المقبس (SW)، أعمى، ملولب، مفصل حضني |
|
نطاق الحجم |
NPS 1/2–48 (DN15–DN1200)، يخضع لمعايير الأبعاد المطبقة وقدرة التصنيع |
|
تصنيف الضغط |
الفئة 150 / 300 / 600 / 900 / 1500 / 2500، تخضع للحجم والمعايير المعمول بها |
|
أنواع المواجهة |
وجه مرتفع (RF)، وصلة من النوع الدائري (RTJ)، وجه مسطح (FF) |
|
معيار الأبعاد |
ASME B16.5 / ASME B16.47، حيثما ينطبق ذلك |
|
المعالجة الحرارية |
وفقًا لمتطلبات ASTM A182 / ASME SA182 المطبقة |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
إم تي سي |
إن 10204 3.1 متاح |
|
التخصيص |
تتوفر عمليات الحفر والواجهة ووضع العلامات والرسومات المخصصة |
الفحص & الاختبار
يتم إجراء الفحص والاختبار وفقًا لمعايير ASTM A182 / ASME SA182 ومعايير الأبعاد المطبقة ومتطلبات المشتري.
قد تشمل خدمات الفحص والاختبار المتاحة ما يلي:
يمكن توفير شهادات اختبار المواد (MTC) من النوع EN 10204 وفقًا لمتطلبات الشراء. يتوفر فحص الطرف الثالث والاختبارات غير التدميرية الإضافية والوثائق الخاصة بالمشروع عند الطلب.
التطبيقات
تستخدم الشفاه المصنوعة من سبائك الصلب بشكل شائع في:
• أنابيب عملية التكرير
• وحدات الهدرجة والمفرقعات الهيدروجينية
• أنظمة الإصلاح التحفيزي
• أنظمة أنابيب توليد الطاقة
• أنابيب البخار ذات درجة الحرارة العالية
• أنظمة الغلايات وأنابيب البخار
• المفاعلات البتروكيماوية ذات الحرارة العالية
• أنابيب العمليات المرتبطة بالهيدروجين، والتي تخضع لتوافق المواد ومتطلبات المشروع
تحميل
مشاريع الحافة
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين F11 وP11؟
يشير F11 وP11 إلى درجات ذات صلة ضمن نفس درجة سبائك الكروم والموليبدينوم، ولكن يتم تحديدها بموجب معايير منتجات ASTM المختلفة. يتم استخدام ASTM A335 P11 لأنابيب الصلب السبائكي غير الملحومة، في حين يتم استخدام ASTM A182 F11 للفلنجات المصنوعة من سبائك الصلب المطروقة. ويمكن تحديدهما معًا في الخدمة ذات درجة الحرارة العالية، مع مراعاة تصميم الأنابيب المطبق ومتطلبات المواد.
كيف أختار بين الرقبة الملحومة والفلنجات المنزلقة؟
توفر الشفاه ذات الرقبة الملحومة قوة أعلى ومقاومة للتعب، مما يجعلها مناسبة لخدمات الضغط العالي ودرجة الحرارة العالية. تعتبر الفلنجات المنزلقة أسهل في التركيب وأكثر اقتصادا، وتستخدم عادة في ظروف الضغط ودرجة الحرارة المعتدلة. يعتمد الاختيار على ظروف التشغيل ومواصفات المشروع.
ما هي المعالجة الحرارية بعد اللحام المطلوبة للفلنجات المصنوعة من سبائك الفولاذ؟
قد تكون هناك حاجة إلى PWHT اعتمادًا على كود البناء المطبق وسمك الحافة وإجراءات اللحام ومتطلبات المشروع. عندما يكون اللحام مطلوبًا، يجب أن يتم لحام حواف سبائك الفولاذ باستخدام إجراءات مؤهلة مع التسخين المسبق وتطبيق PWHT كما هو مطلوب بموجب الكود المعمول به ومواصفات المشروع.
هل يمكن إجراء عمليات حفر وتغطية مخصصة المتوفرة؟
نعم. يمكن لشركة Hongcheng تصنيع فلنجات فولاذية مصنوعة من سبائك مخصصة وفقًا لرسومات العملاء والمواصفات الفنية، بما في ذلك الحفر المخصص والبطانة ووضع العلامات والتكوينات الخاصة.
ما هي المعايير المدعومة؟
يمكن توفير فلنجات سبائك الصلب وفقًا لمعايير ASTM A182 / ASME SA182، مع متطلبات الأبعاد بناءً على ASME B16.5 أو ASME B16.47، حيثما ينطبق ذلك. يمكن تحضير نهايات اللحام ذات الحافة الملحومة وفقًا لـ ASME B16.25 حيثما ينطبق ذلك.
