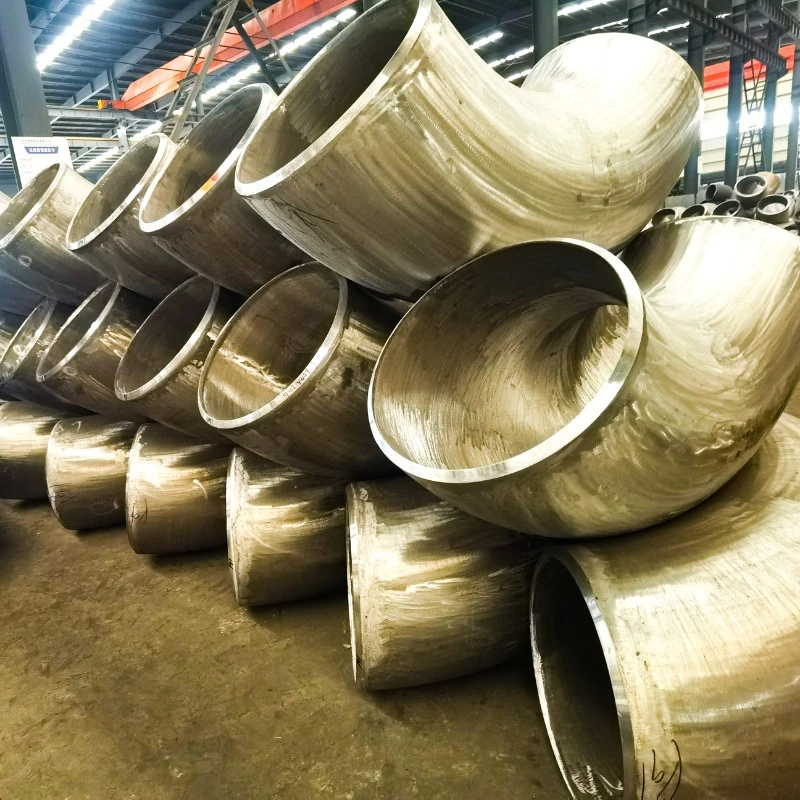

ASTM A234 WP91 كوع سبائك الصلب
كوع سبائك الصلب ASTM A234 WP91 عبارة عن وصلات أنابيب ملحومة تم تصنيعها وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 لأنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي.
المرفق
كوع سبائك الصلب ASTM A234 WP91 عبارة عن وصلات أنابيب ملحومة تم تصنيعها وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 لأنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي.
المنتج نظرة عامة
كوع سبائك الصلب ASTM A234 WP91 عبارة عن وصلات أنابيب ملحومة تم تصنيعها وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 لأنظمة الأنابيب ذات درجة الحرارة العالية والضغط العالي.
تم تصنيع أكواع WP91 من سبائك الفولاذ 9Cr-1Mo-V، مما يوفر قوة زحف ممتازة، ومقاومة للأكسدة وثباتًا معدنيًا طويل المدى لظروف الخدمة الصعبة.
توفر شركة Hongcheng أكواع سبائك الصلب WP91 في الحالة الطبيعية والمخففة، مما يجعلها مناسبة لمحطات الطاقة فوق الحرجة (USC)، وأنظمة أنابيب البخار الرئيسية، وأنظمة إعادة التسخين، وأنابيب معالجة التكرير وغيرها من التطبيقات الصناعية ذات درجات الحرارة العالية.
المواد الحرارة معالجة
يعتمد ASTM A234 WP91 على نفس نظام سبائك 9Cr-1Mo-V مثل الأنابيب غير الملحومة ASTM A335 P91 والشفاه المطروقة ASTM A182 F91.
يوفر تركيبه الكيميائي الخاضع للرقابة قوة تمزق زحف محسنة ومقاومة للأكسدة وثبات حراري مقارنة بسبائك الفولاذ التقليدية 2.25Cr-1Mo.
تشمل عناصر صناعة السبائك الرئيسية الكروم (Cr)، والموليبدينوم (Mo)، والفاناديوم (V)، والنيوبيوم (Nb)، والنيتروجين (N)، والتي يتم التحكم فيها بإحكام لضمان قوة الزحف المطلوبة واستقرار البنية المجهرية.
المعالجة الحرارية تشمل:
• التطبيع: 1040-1080 درجة مئوية
• التقسية: 730-780 درجة مئوية
تنتج هذه العملية بنية مجهرية مستقرة من المارتنسيت مناسبة للتشغيل على المدى الطويل تحت درجة حرارة وضغط مرتفعين.
تصنيع عملية
قضبان الصلب / مخزون الحدادة ← التسخين ← الضغط الساخن أو الانحناء بالدفع ← التحجيم والمعايرة ← التطبيع والتلطيف ← فحص UT & MT ← الميلا ← وضع العلامات ← التعبئة
أبعاد و معايير
|
البند |
المواصفات |
|
معيار المواد |
أستم A234 / أسمي SA234 |
|
معيار البعد |
أسم B16.9 |
|
التحضير النهائي |
أسم B16.25 |
|
درجة المادة |
WP91 |
|
طريقة التصنيع |
سلس / ملحومة |
تقنية معلمات
|
المعلمة |
القيمة |
|
الصف |
أستم A234 WP91 |
|
نوع المنتج |
سبائك الصلب بعقب اللحام الكوع |
|
زاوية |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
القطر الخارجي |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
سمك الجدار |
إس سي إتش 10، إس إتش 20، إس إتش 40، إس إتش 80، إس إتش 160، إكس إكس إس |
|
شعاع الانحناء |
نصف القطر الطويل (1.5D) / نصف القطر القصير (1D) |
|
طريقة التصنيع |
سلس / ملحومة |
|
المعالجة الحرارية |
تطبيع وخفف |
|
نوع النهاية |
نهايات مشطوفة (ASME B16.25) |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
الفحص و الاختبار
يتم فحص كل كوع فولاذي من سبائك ASTM A234 WP91 طوال فترة الإنتاج لضمان التوافق مع متطلبات ASTM A234 وASME SA234.
تشمل طرق الفحص المتوفرة ما يلي:
تتوفر شهادات اختبار المواد EN 10204 النوع 3.1 لكل دفعة إنتاج.
التطبيقات
يتم استخدام الأكواع الفولاذية المصنوعة من سبائك ASTM A234 WP91 على نطاق واسع في:
• أنظمة البخار الرئيسية لمحطة توليد الطاقة فوق الحرجة (USC).
• إعادة تسخين أنابيب البخار
• مصافي النفط
• مصانع البتروكيماويات
• محطات الطاقة الحرارية
• محطات توليد الطاقة ذات الدورة المركبة
• رؤوس الغلايات ومشعبات الخروج
• مرافق المعالجة الكيميائية
• أنظمة توزيع البخار عالي الضغط التي تعمل بدرجة حرارة أعلى من 580 درجة مئوية
تحميل
مشاريع المرفق
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين ASTM A234 WP91 وASTM A335 P91؟
ASTM A234 WP91 هي درجة التركيب المطاوع المستخدمة للمرفقين والمحملات والمخفضات والأغطية، في حين أن ASTM A335 P91 هي درجة الأنابيب غير الملحومة.
يتم تصنيع كلاهما من نفس نظام سبائك 9Cr-1Mo-V ويتم معالجتهما حرارياً في حالة طبيعية ومخففة للاستخدام في نفس أنظمة الأنابيب ذات درجة الحرارة العالية.
هل يتطلب WP91 معالجة حرارية بعد اللحام (PWHT)؟
نعم. تتطلب الوصلات الملحومة بشكل عام التسخين المسبق والمعالجة الحرارية بعد اللحام وفقًا لمعايير ASME B31.1 أو ASME B31.3، بالإضافة إلى إجراءات اللحام المؤهلة (WPS/PQR).
ما هي درجة الحرارة التي يمكن أن تتحملها سبائك الفولاذ WP91 هل يتحمل المرفقان؟
يتم استخدام أكواع سبائك الفولاذ WP91 بشكل شائع في أنظمة الأنابيب ذات درجة الحرارة العالية عند درجات حرارة التشغيل التي تبلغ حوالي 600-621 درجة مئوية، اعتمادًا على رمز التصميم المطبق والضغط وظروف التشغيل.
هل يمكن توفير زوايا مخصصة وأنصاف أقطار الانحناء؟
نعم. يمكن تصنيع الزوايا غير القياسية بما في ذلك 15°، 22.5°، 30° و60°، بالإضافة إلى أنصاف أقطار الانحناء المخصصة، وفقًا لرسومات العميل أو مواصفات المشروع.
ما هي المعايير المتوفرة؟
يمكن تصنيع المنتجات وفقًا لما يلي:
• ASTM A234
• أسمي SA234
• ASME B16.9
• ASME B16.25
ما هي مستندات الفحص المتوفرة؟
يمكن توفير شهادات اختبار المواد EN 10204 النوع 3.1 وتقارير التفتيش الخاصة بالمشروع عند الطلب.
