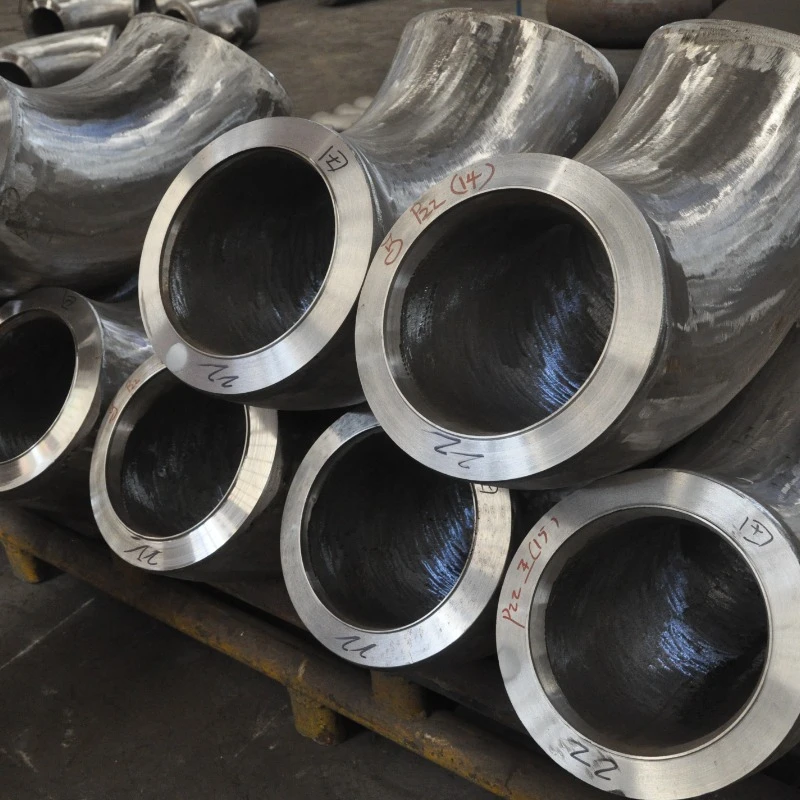

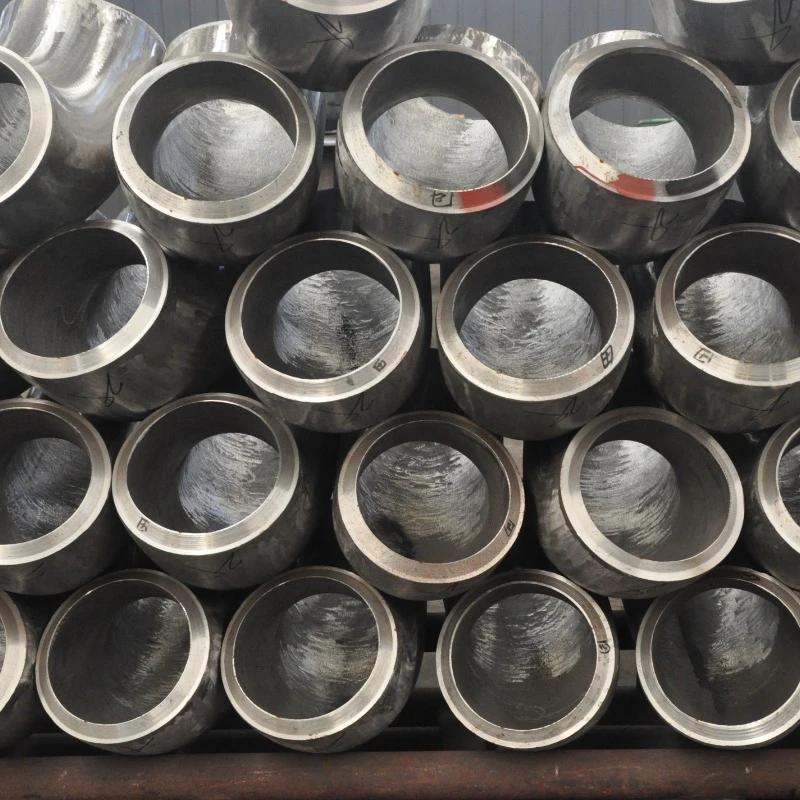

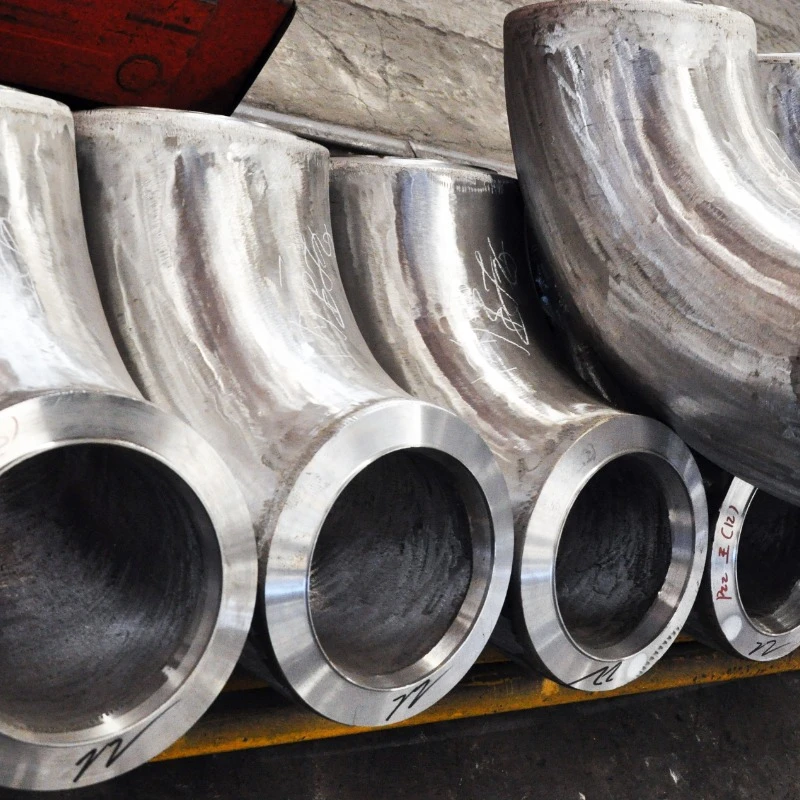

ASTM A234 WP22 كوع سبائك الصلب
ASTM A234 WP22 Alloy Steel Elbow عبارة عن وصلة لحام تناكبي من سبائك الصلب الكروم والموليبدينوم تم تصنيعها وفقًا لمعايير ASTM A234 / ASME SA234 و ASME B16.9 لبيئات خدمة المصافي ومحطات الطاقة ذات درجة الحرارة العالية.
المرفق
ASTM A234 WP22 Alloy Steel Elbow عبارة عن وصلة لحام تناكبي من سبائك الصلب الكروم والموليبدينوم تم تصنيعها وفقًا لمعايير ASTM A234 / ASME SA234 و ASME B16.9 لبيئات خدمة المصافي ومحطات الطاقة ذات درجة الحرارة العالية.
المنتج نظرة عامة
ASTM A234 WP22 Alloy Steel Elbow عبارة عن وصلة لحام تناكبي من سبائك الصلب الكروم والموليبدينوم تم تصنيعها وفقًا لمعايير ASTM A234 / ASME SA234 و ASME B16.9 لبيئات خدمة المصافي ومحطات الطاقة ذات درجة الحرارة العالية.
استنادًا إلى نظام سبائك 2.25Cr-1Mo، توفر أكواع سبائك الفولاذ WP22 مزيجًا متوازنًا من قوة درجات الحرارة العالية ومقاومة الهجوم الهيدروجيني وقابلية اللحام، مما يجعلها واحدة من درجات سبائك الفولاذ الأكثر استخدامًا على نطاق واسع في تطبيقات التكرير والبتروكيماويات.
WP22 عبارة عن درجة من سبائك الفولاذ مجربة وفعالة من حيث التكلفة ومناسبة لوحدات الهدرجة والتكسير الهيدروجيني وأنظمة الإصلاح الحفاز وأنابيب المعالجة ذات درجة الحرارة العالية التي تعمل عند درجات حرارة تصل إلى 565 درجة مئوية تقريبًا.
توفر شركة Hongcheng أكواع فولاذية من سبائك ASTM A234 WP22 في حالة طبيعية ومخففة، مع إمكانية تتبع المواد بالكامل، ووثائق الفحص والدعم الفني الخاص بالمشروع.
المواد الحرارة المعالجة
تشترك ASTM A234 WP22 في نفس نظام السبائك 2.25Cr-1Mo مثل الأنابيب غير الملحومة ASTM A335 P22 والمطروقات ASTM A182 F22، والتي يتم تطبيقها على نطاق واسع في صناعات التكرير والبتروكيماويات وتوليد الطاقة.
تشمل العناصر الرئيسية لصناعة السبائك ما يلي:
الكروم (الكروم)
الموليبدينوم (مو)
المنغنيز (من)
السيليكون (سي)
الكربون (ج)
يوفر الكروم مقاومة الأكسدة والكبريتات، بينما يعزز الموليبدينوم قوة درجات الحرارة العالية، ومقاومة الزحف ومقاومة هجوم الهيدروجين.
تشمل المعالجة الحرارية النموذجية ما يلي:
التطبيع: 900-1000 درجة مئوية
هدأ: 675-775 درجة مئوية
ينتج عن ذلك بنية مجهرية مستقرة مناسبة للتشغيل طويل الأمد في بيئات العمليات التي تحتوي على الهيدروجين وعالية الحرارة.
يتم التحكم في معلمات المعالجة الحرارية وفقًا لمعايير ASTM A234 وASME SA234 وإجراءات التصنيع ومواصفات مشروع العميل.
التصنيع العملية

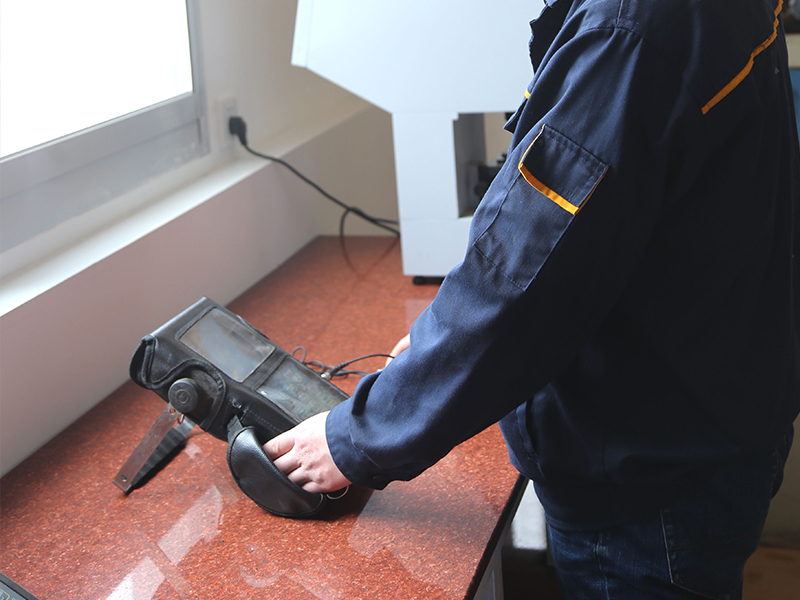

قضبان الفولاذ / مخزون الحدادة ← التسخين ← التشكيل على الساخن ← التحجيم والمعايرة ← التطبيع والتلطيف ← فحص UT & MT ← الميلا ← وضع العلامات ← التعبئة
تطبق شركة Hongcheng ضوابط تصنيع صارمة خلال عمليات التشكيل والمعالجة الحرارية والفحص لضمان دقة الأبعاد وسلامة المواد والأداء المتسق لكل كوع فولاذي من سبائك WP22.
التقنية المعلمات
|
المعلمة |
القيمة |
|
الصف |
أستم A234 WP22 |
|
نوع المنتج |
سبائك الصلب بعقب اللحام الكوع |
|
المعايير المعمول بها |
أستم A234 / أسمي SA234، أسمي B16.9 |
|
زاوية |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
القطر الخارجي |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
سمك الجدار |
SCH 40، SCH 80، SCH 160، XXS ومخصص |
|
شعاع الانحناء |
نصف القطر الطويل (1.5D) / نصف القطر القصير (1D) |
|
المعالجة الحرارية |
تطبيع وخفف |
|
نوع النهاية |
نهايات مشطوفة (ASME B16.25) |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
التخصيص |
الزوايا والأبعاد والأقطار المخصصة متاحة |

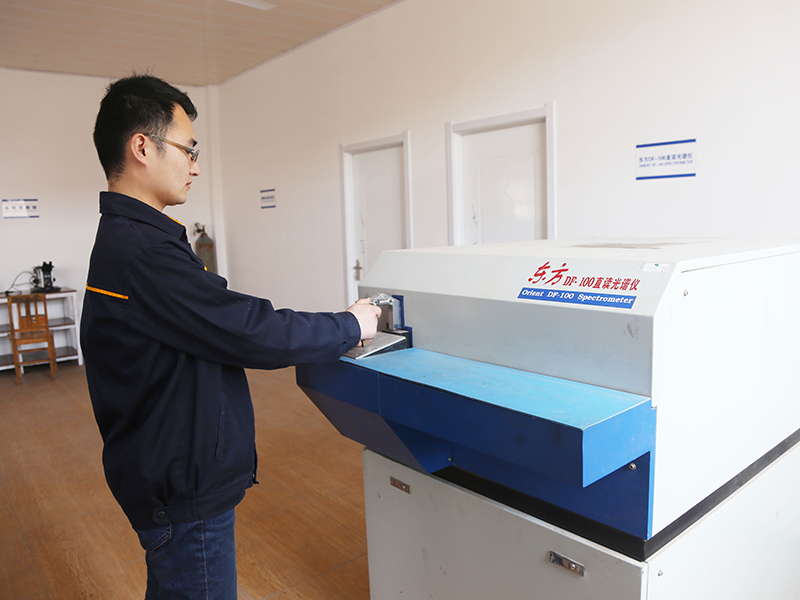

الفحص & الاختبار
يتم فحص كل كوع فولاذي من سبائك ASTM A234 WP22 طوال فترة الإنتاج لضمان التوافق مع ASTM A234 وASME SA234 ومتطلبات الأبعاد ومواصفات العميل.
تشمل عمليات الفحص والاختبار المتاحة ما يلي:
تأهيل إجراءات اللحام (WPS / PQR) للتجمعات الملحومة
تتوفر شهادات اختبار المواد (MTC) من النوع 3.1 EN 10204 لكل دفعة إنتاج.
ويمكن توفير فحص طرف ثالث واختبارات غير مدمرة إضافية ووثائق خاصة بالمشروع وفقًا لمتطلبات العملاء.
التطبيقات
يتم استخدام الأكواع الفولاذية المصنوعة من سبائك ASTM A234 WP22 على نطاق واسع في:
• وحدات الهدرجة والتكسير الهيدروجيني
• أنظمة الإصلاح التحفيزي
• عملية الأنابيب ذات درجات الحرارة العالية في المصفاة
• أنابيب البخار الرئيسية لمحطة توليد الطاقة دون الحرجة
• خطوط تغذية المفاعلات البتروكيماوية
• أنابيب المبادلات الحرارية ذات درجة الحرارة العالية
• وحدات المعالجة الكيميائية للفحم
يتم اختيار أكواع سبائك الصلب WP22 للتطبيقات التي تتطلب مزيجًا متوازنًا من قوة درجات الحرارة العالية ومقاومة هجوم الهيدروجين وقابلية اللحام في ظل ظروف الخدمة ذات درجات الحرارة المرتفعة.
بالنسبة لتطبيقات خدمة الهيدروجين، يجب تأكيد اختيار المواد والمعالجة الحرارية وفقًا لـ API RP 941 (Nelson Curves) ومواصفات المشروع المعمول بها.
تحميل
مشاريع المرفق
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين WP22 وWP11؟
WP22 وWP11 كلاهما عبارة عن درجات فولاذية مصنوعة من سبائك الكروم والموليبدينوم تستخدم في خدمة المصافي ذات درجة الحرارة العالية.
WP22 عبارة عن سبائك فولاذية 2.25Cr-1Mo تحتوي على محتوى أعلى من الكروم والموليبدينوم، مما يوفر قوة أفضل لدرجات الحرارة العالية ومقاومة الهيدروجين مقارنةً بـ WP11 (1.25Cr-0.5Mo).
توفر WP11 قابلية لحام أفضل وفعالية من حيث التكلفة لخدمة درجات الحرارة المعتدلة والهيدروجين المعتدل، بينما يتم اختيار WP22 للبيئات الأكثر تطلبًا ذات درجات الحرارة العالية والتي تحتوي على الهيدروجين.
هل يتطلب WP22 PWHT؟
نعم. تتطلب أنظمة الأنابيب الملحومة WP22 بشكل عام التسخين المسبق والمعالجة الحرارية بعد اللحام (PWHT) وفقًا لقوانين البناء المعمول بها وإجراءات اللحام المؤهلة ومواصفات المشروع.
ما هو الحد الأقصى لدرجة حرارة الخدمة لـ WP22؟
تم تصميم WP22 للخدمة في درجات الحرارة العالية ويتم تطبيقه بشكل شائع في الأنظمة التي تعمل حتى 565 درجة مئوية تقريبًا.
بالنسبة لخدمة الهيدروجين، يجب التحقق من ظروف درجة الحرارة والضغط المسموح بها باستخدام API RP 941 (منحنيات نيلسون).
هل يمكن ضبط الزوايا والأقطار المخصصة المتوفرة؟
نعم. يمكن لشركة Hongcheng تصنيع أكواع فولاذية من سبائك WP22 مخصصة وفقًا لرسومات العملاء والمواصفات الفنية.
ما هي المعايير المدعومة؟
يمكن تصنيع المنتجات وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 وASME B16.25.
