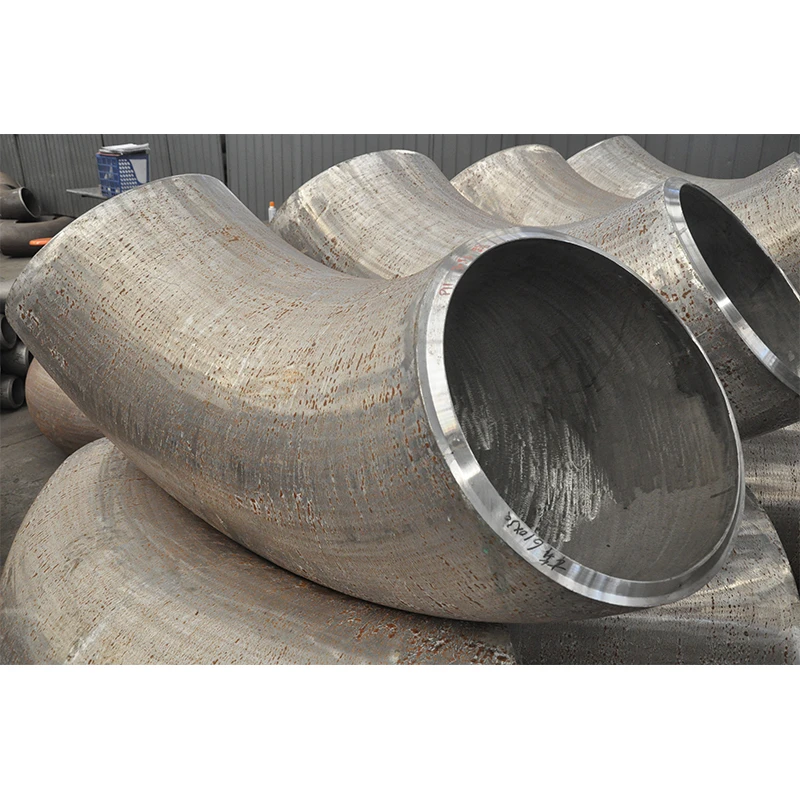

ASTM A234 WP11 كوع سبائك الصلب
ASTM A234 WP11 Alloy Steel Elbow عبارة عن وصلة لحام تناكبي من سبائك الصلب الكروم والموليبدينوم تم تصنيعها وفقًا لمعايير ASTM A234 / ASME SA234 و ASME B16.9 لبيئات خدمة الهيدروجين ذات درجة الحرارة العالية والمعتدلة.
المرفق
ASTM A234 WP11 Alloy Steel Elbow عبارة عن وصلة لحام تناكبي من سبائك الصلب الكروم والموليبدينوم تم تصنيعها وفقًا لمعايير ASTM A234 / ASME SA234 و ASME B16.9 لبيئات خدمة الهيدروجين ذات درجة الحرارة العالية والمعتدلة.
المنتج نظرة عامة
ASTM A234 WP11 Alloy Steel Elbow عبارة عن وصلة لحام تناكبي من سبائك الصلب الكروم والموليبدينوم تم تصنيعها وفقًا لمعايير ASTM A234 / ASME SA234 و ASME B16.9 لبيئات خدمة الهيدروجين ذات درجة الحرارة العالية والمعتدلة.
استنادًا إلى نظام سبائك 1.25Cr-0.5Mo، توفر أكواع سبائك الصلب WP11 مزيجًا متوازنًا من قوة درجات الحرارة العالية ومقاومة الأكسدة وقابلية اللحام، مما يجعلها مناسبة لأنابيب عمليات التكرير والخدمة المحتوية على الهيدروجين.
WP11 عبارة عن درجة من سبائك الفولاذ تستخدم على نطاق واسع لوحدات الهدرجة والتكسير الهيدروجيني وأنابيب المصفاة ذات درجة الحرارة العالية والتي تعمل في درجات حرارة تصل إلى 575 درجة مئوية تقريبًا.
توفر شركة Hongcheng أكواع فولاذية من سبائك ASTM A234 WP11 في حالة طبيعية ومخففة، مع إمكانية تتبع المواد بالكامل، ووثائق الفحص والدعم الفني الخاص بالمشروع.
المواد الحرارة المعالجة
تشترك ASTM A234 WP11 في نفس نظام السبائك 1.25Cr-0.5Mo مثل الأنابيب غير الملحومة ASTM A335 P11 والمطروقات ASTM A182 F11، والتي يتم تطبيقها على نطاق واسع في صناعات التكرير والبتروكيماويات.
تشمل العناصر الرئيسية لصناعة السبائك ما يلي:
الكروم (الكروم)
الموليبدينوم (مو)
المنغنيز (من)
السيليكون (سي)
الكربون (ج)
يوفر الكروم مقاومة الأكسدة، بينما يعزز الموليبدينوم قوة درجات الحرارة العالية ومقاومة هجوم الهيدروجين تحت ضغوط جزئية معتدلة من الهيدروجين.
تشمل المعالجة الحرارية النموذجية ما يلي:
التطبيع: 900-1000 درجة مئوية
هدأ: 675-775 درجة مئوية
ينتج عن ذلك بنية مجهرية مستقرة مناسبة للتشغيل طويل الأمد في بيئات العمليات التي تحتوي على الهيدروجين وعالية الحرارة.
التصنيع العملية
قضبان الفولاذ / مخزون الحدادة ← التسخين ← التشكيل على الساخن ← التحجيم والمعايرة ← التطبيع والتلطيف ← فحص UT & MT ← الميلا ← وضع العلامات ← التعبئة
تطبق شركة Hongcheng ضوابط تصنيع صارمة خلال عمليات التشكيل والمعالجة الحرارية والفحص لضمان دقة الأبعاد وسلامة المواد والأداء المتسق لكل كوع فولاذي من سبائك WP11.
التقنية المعلمات
|
المعلمة |
القيمة |
|
الصف |
أستم A234 WP11 |
|
نوع المنتج |
سبائك الصلب بعقب اللحام الكوع |
|
المعايير المعمول بها |
أستم A234 / أسمي SA234، أسمي B16.9 |
|
زاوية |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
القطر الخارجي |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
سمك الجدار |
SCH 40، SCH 80، SCH 160، XXS ومخصص |
|
شعاع الانحناء |
نصف القطر الطويل (1.5D) / نصف القطر القصير (1D) |
|
المعالجة الحرارية |
تطبيع وخفف |
|
نوع النهاية |
نهايات مشطوفة (ASME B16.25) |
|
السطح |
مطلي باللون الأسود / زيت مضاد للصدأ / لمسة نهائية طبيعية |
|
التخصيص |
الزوايا والأبعاد والأقطار المخصصة متاحة |
الفحص & الاختبار
يتم فحص كل كوع فولاذي من سبائك ASTM A234 WP11 طوال فترة الإنتاج لضمان التوافق مع ASTM A234 وASME SA234 ومتطلبات الأبعاد ومواصفات العميل.
تشمل عمليات الفحص والاختبار المتاحة ما يلي:
تتوفر شهادات اختبار المواد (MTC) من النوع 3.1 EN 10204 لكل دفعة إنتاج.
ويمكن توفير فحص طرف ثالث واختبارات غير مدمرة إضافية ووثائق خاصة بالمشروع وفقًا لمتطلبات العملاء.
التطبيقات
يتم استخدام الأكواع الفولاذية المصنوعة من سبائك ASTM A234 WP11 على نطاق واسع في:
• وحدات الهدرجة والتكسير الهيدروجيني
• عملية الأنابيب ذات درجات الحرارة العالية في المصفاة
• خطوط تغذية المفاعلات البتروكيماوية
• أنظمة الإصلاح التحفيزي
• أنابيب المبادلات الحرارية ذات درجة الحرارة العالية
• وحدات المعالجة الكيميائية للفحم
يتم اختيار أكواع سبائك الصلب WP11 للتطبيقات التي تتطلب توازنًا بين قوة درجات الحرارة العالية وقابلية اللحام ومقاومة الهيدروجين المعتدلة في ظل ظروف الخدمة ذات درجات الحرارة المرتفعة.
بالنسبة لتطبيقات خدمة الهيدروجين، يجب تأكيد اختيار المواد والمعالجة الحرارية وفقًا لـ API RP 941 (Nelson Curves) ومواصفات المشروع المعمول بها.
تحميل
مشاريع المرفق
مشاريع محطات الطاقة
المنتجات: أنابيب P91 · أنابيب P92 · تجهيزات الأنابيب · بكرات الأنابيب
الأسئلة الشائعة
ما الفرق بين WP11 وWP22؟
WP11 وWP22 كلاهما من درجات الصلب المصنوعة من سبائك الكروم والموليبدينوم المستخدمة في خدمة مصافي درجات الحرارة العالية.
WP11 عبارة عن سبائك فولاذية بكثافة 1.25Cr-0.5Mo، في حين أن WP22 عبارة عن سبائك فولاذية بكثافة 2.25Cr-1Mo مع محتوى أعلى من الكروم والموليبدينوم.
توفر WP22 قوة أفضل لدرجات الحرارة العالية ومقاومة الهيدروجين، في حين توفر WP11 قابلية لحام محسنة وفعالية من حيث التكلفة لخدمة درجة الحرارة المعتدلة والهيدروجين المعتدل.
هل يتطلب WP11 PWHT؟
نعم. تتطلب أنظمة الأنابيب الملحومة WP11 عمومًا التسخين المسبق والمعالجة الحرارية بعد اللحام (PWHT) وفقًا لقوانين البناء المعمول بها وإجراءات اللحام المؤهلة ومواصفات المشروع.
ما هو الحد الأقصى لدرجة حرارة الخدمة لـ WP11؟
تم تصميم WP11 للخدمة في درجات الحرارة العالية ويتم تطبيقه بشكل شائع في الأنظمة التي تعمل حتى 575 درجة مئوية تقريبًا.
بالنسبة لخدمة الهيدروجين، يجب التحقق من ظروف درجة الحرارة والضغط المسموح بها باستخدام API RP 941 (منحنيات نيلسون).
هل يمكن تحديد الزوايا المخصصة ونصف القطر المتوفرة؟
نعم. يمكن لشركة Hongcheng تصنيع أكواع فولاذية من سبائك WP11 مخصصة وفقًا لرسومات العملاء والمواصفات الفنية.
ما هي المعايير المدعومة؟
يمكن تصنيع المنتجات وفقًا لمعايير ASTM A234 وASME SA234 وASME B16.9 وASME B16.25.
